制造商：ADI/AD
優勢和特點
峰值輸出電流：4 A
精密時序特性
隔離器和驅動器傳播延遲：60 ns（最大值）
通道間匹配：5 ns（最大值）
工作結溫最高可達：125°C
3.3 V至5 V輸入邏輯
7.6 V至18 V輸出驅動
欠壓閉鎖(UVLO)：7.0 VVDD2
汽車應用版本已通過AEC-Q100認證
欲了解更多特性，請參考數據手冊
ADuM3221-EP支持防務和航空航天應用（AQEC標準）下載ADuM3221-EP數據手冊
軍用溫度范圍：-55°C至+125°C
受控制造基線
唯一封裝/測試廠
唯一制造廠
增強型產品變更通知
認證數據可應要求提供
產品詳情
ADuM3220/ADuM3221是采用ADI公司iCoupler?技術的4 A隔離式雙通道柵極驅動器。這些隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于脈沖變壓器和柵極驅動器組合等替代器件的出色性能特征。
ADuM3220/ADuM3221提供兩個獨立隔離通道中的數字隔離。它們具有60 ns的最大傳播延遲和5 ns的通道間匹配。與采用高壓電平轉換方法的柵極驅動器相比，ADuM3220/ADuM3221的輸入與各輸出之間具有真電氣隔離優勢，能夠跨越隔離柵實現電壓轉換。ADuM3220擁有直通保護邏輯，能夠防止兩路輸出同時開啟，而ADuM3221允許兩路輸出同時開啟。兩者均可提供默認低電平輸出特性，這對柵極驅動應用來說是必不可少的。
ADuM3220/ADuM3221工作時的輸入電源電壓范圍在3.0 V到5.5 V之間，可與較低電壓系統兼容。ADuM3220A/ADuM3221A輸出端的工作電源電壓為4.5 V到18 V。ADuM3220B/ADuM3221B輸出端的工作電源電壓為7.6 V到18 V。
ADuM3220/ADuM3221的額定結溫范圍為-40°C至+125°C。
應用
隔離式同步DC/DC轉換器
MOSFET/IGBT柵極驅動器

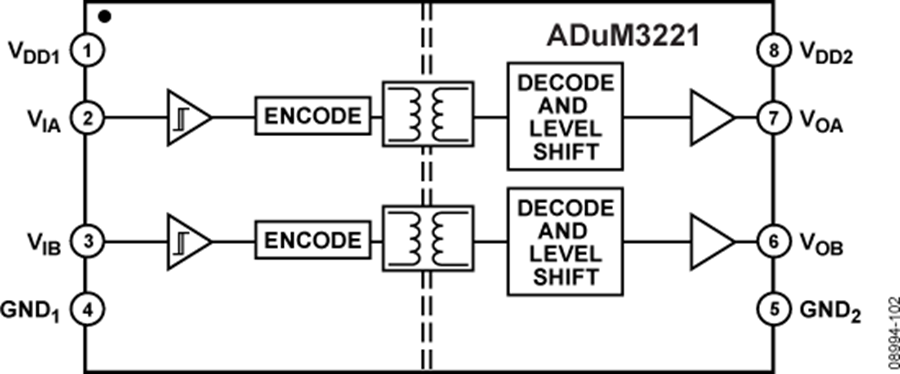

ADUM3221電路圖

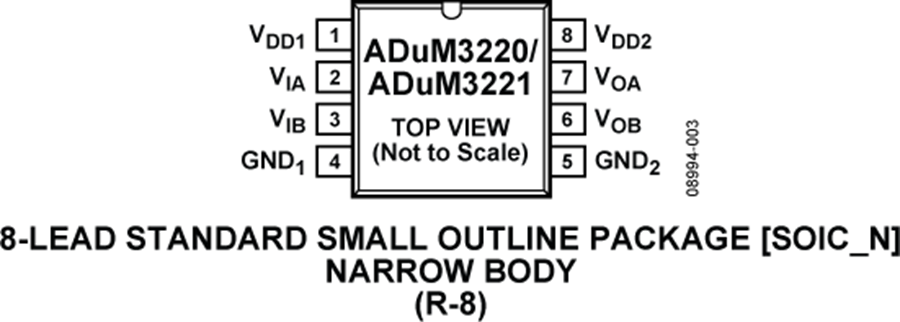

ADUM3221 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADUM3221WBRZ-RL7 | - | - | 立即購買 |
| ADUM3221WARZ-RL7 | - | - | 立即購買 |
| ADUM3221TRZ-EP-RL7 | - | - | 立即購買 |
| ADUM3221TRZ-EP | - | - | 立即購買 |
| ADUM3221BRZ-RL7 | - | - | 立即購買 |
| ADUM3221BRZ | - | - | 立即購買 |
