制造商：ADI/AD
優勢和特點
寬帶單端RF輸入
±1 dB檢測精度：3.9 GHz
輸入動態范圍：-62 dBm至+8 dBm
包絡檢波精度：±1 dB輸入范圍超過20 dB
包絡檢波帶寬：>150 MHz
數字可編程集成帶寬
關斷模式
24引腳4x4mm SMT封裝：16mm2
產品詳情
HMC1021LP4E是一款集成高帶寬包絡檢波器的RMS功率檢波器。RMS輸出為溫度補償式、單調、線性dB表示的RF實信號功率，采用70 dB的輸入檢測范圍測量。
該包絡檢波器能夠提供精確的電壓輸出，它與調制帶寬最高可達150 MHz的RF輸入信號的包絡幅度成線性比例關系。HMC1021LP4E的高帶寬包絡檢波使其非常適合檢測CDMA2000、WCDMA和LTE系統中常用的寬帶和高波峰因數RF信號。此外，瞬時包絡輸出可用于實現快速RF過功率保護、PA線性化和增強效率的包絡跟蹤PA。
HMC1021LP4E的RMS檢波器集成帶寬可通過超過40倍范圍的輸入引腳SCI1-4進行數字編程。這樣，用戶可動態設置工作帶寬，還支持在同一平臺上進行不同類型的調制檢測。
HMC1021LP4E的RMS輸出級集成了內部運算放大器，提供斜率和截點調整并支持各種應用。
應用
對數–>均方根(RMS)轉換
(RMS)轉換
Tx/Rx信號強度
指示(TSSI/RSSI)
RF功率放大器效率控制
接收機自動增益控制
發射機功率控制
包絡跟蹤
PA線性化

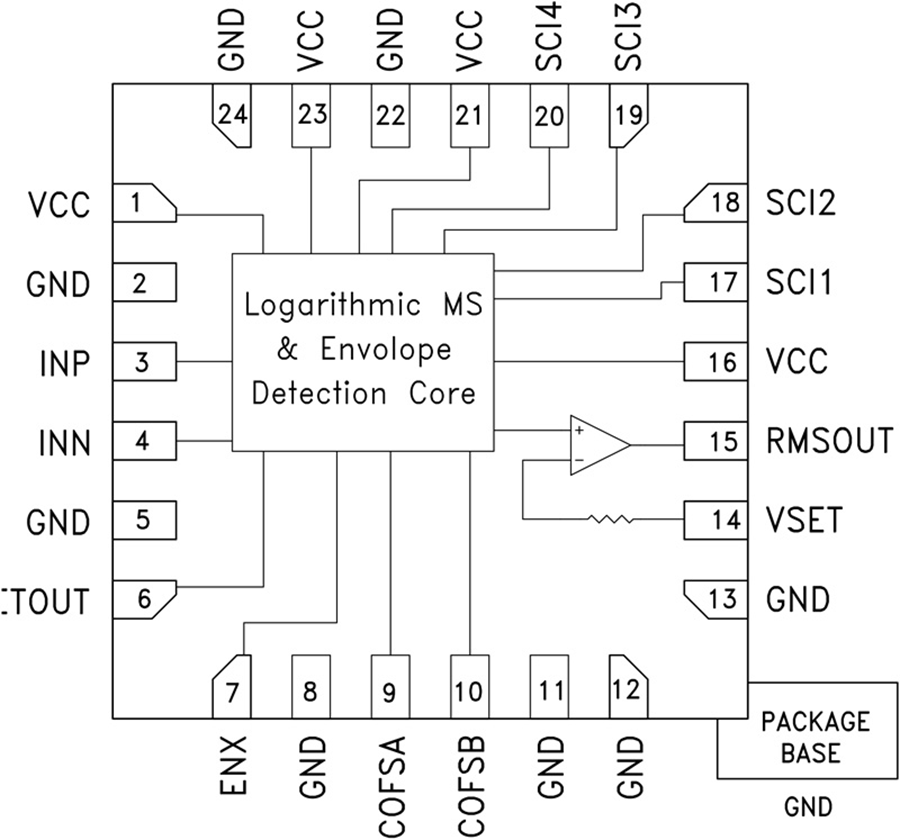

HMC1021電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| HMC1021LP4ETR | - | - | 立即購買 |
| HMC1021LP4E | - | - | 立即購買 |
