MAX7219/MAX7221是一種集成化的串行輸入/輸出共陰極顯示驅動器,它連接微處理器
與8位數字的7段數字LED顯示，也可以連接條線圖顯示器或者64個獨立的LED。其上包括一
個片上的B型BCD編碼器、多路掃描回路，段字驅動器，而且還有一個8*8的靜態RAM用來存
儲每一個數據。只有一個外部寄存器用來設置各個LED的段電流。MAX7221與SPI?、QSPI?
以及 MICROWIRE?相兼容，同時它有限制回轉電流的段驅動來減少EMI（電磁干擾）。
一個方便的四線串行接口可以聯接所有通用的微處理器。每個數據可以尋址在更新時不需
要改寫所有的顯示。MAX7219/MAX7221同樣允許用戶對每一個數據選擇編碼或者不編碼。
整個設備包含一個150μA的低功耗關閉模式，模擬和數字亮度控制，一個掃描限制寄存
器允許用戶顯示1-8位數據，還有一個讓所有LED發光的檢測模式
功能特點：
1 10MHz連續串行口
2 獨立的LED段控制
3 數字的譯碼與非譯碼選擇
4 150μA的低功耗關閉模式
5 亮度的數字和模擬控制
6 高電壓中斷顯示
7 共陰極LED顯示驅動
8 限制回轉電流的段驅動來減少EMI（MAX7221）
9 SPI, QSPI, MICROWIRE串行接口（MAX7221）
10 24腳的 DIP和 SO 封裝
規格：
數位數量: 8
片段數量: 7
封裝 / 箱體: PDIP-24
工作電源電壓: 4 V to 5.5 V
最大電源電流: 330 mA
最大功率耗散: 1066 mW
高電平輸出電流: 65 mA
最大工作溫度: + 85 ℃
最小工作溫度: - 40 ℃
封裝: Tube
安裝風格: Through Hole

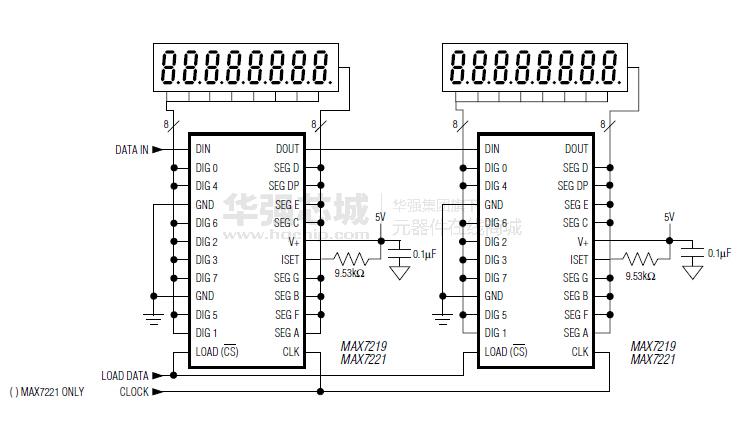

MAX7219電路圖

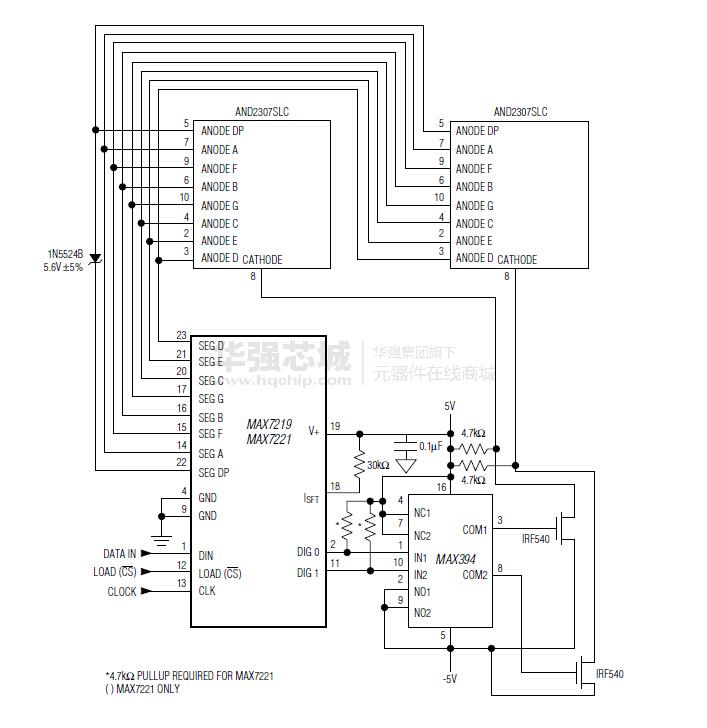

MAX7219電路圖

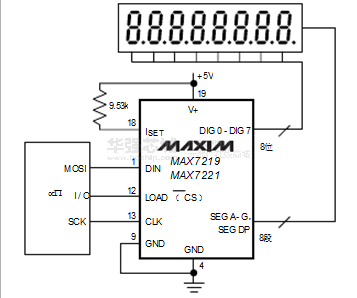

MAX7219電路圖

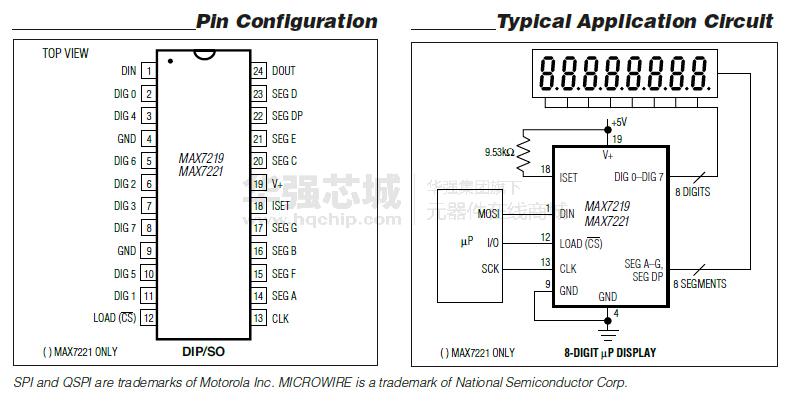

MAX7219 引腳圖

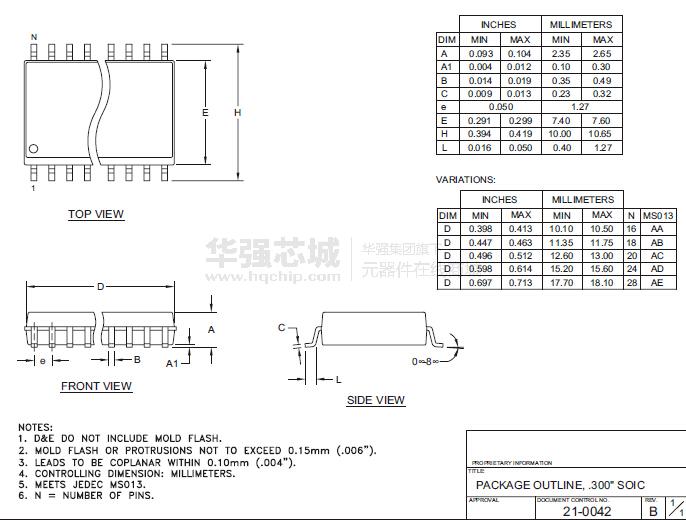

MAX7219 封裝圖

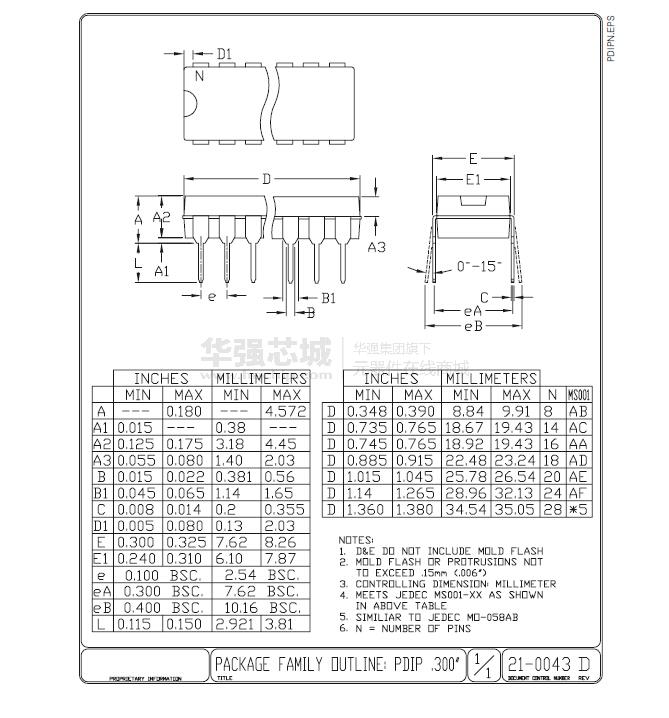

MAX7219 封裝圖
