優勢和特點

  無濾波、數字輸入單聲道D類放大器

  I2C控制接口

  串行數字音頻接口支持各種常見音頻格式：I2S、PCM、LJ、RJ、TDM1-16、PDM

  支持寬范圍采樣速率：8.0至96.0 kHz

  可通過內置鎖相環(PLL)提供MCLK和BCLK

  支持單電源模式；可通過內置低壓差(LDO)穩壓器提供DVDD

  SPKVDD工作電源電壓為2.5至5.5V

  DVDD工作電源電壓為1.08至1.98V

  支持片外音量控制，無需I2C。

  欲了解更多特性，請參考數據手冊

產品詳情

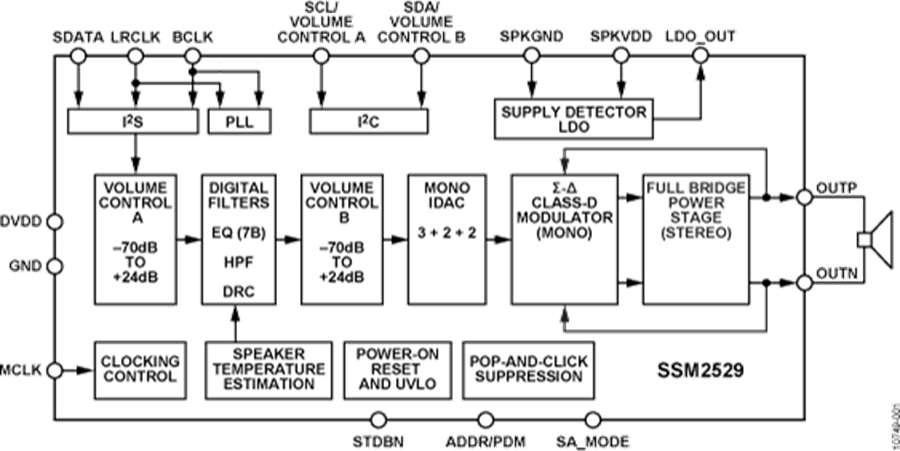

SSM2529是一款結合了一個數模轉換器(DAC)、一個低功耗特定音頻數字信號處理器和一個Σ-Δ D類調制器的數字輸入D類功率放大器。

它采用獨特架構，處理數字音頻源時實際功耗極低，同時又具備出色的音頻性能。SSM2529特別適合對功耗敏感的應用，例如移動電話和便攜式媒體播放器，這些情況下系統噪聲會破壞發送至模擬輸入音頻放大器的小模擬信號。

利用SSM2529，音頻數據可以通過標準數字音頻串行接口傳送至放大器，從而大大降低GSM干擾或傳輸音頻上其他數字信號等噪聲源的影響。閉環數字輸入設計保留了純數字放大器的優勢，同時又具有極佳的PSRR和音頻性能。三級Σ-Δ D類調制器能在不影響音頻質量的情況下，實現最小的EMI、最低的靜態功耗和最高的音頻效率。

音頻輸入通過一個串行音頻接口提供，該接口可被編程為接受所有通用音頻格式，包括I2S、TDM和PDM。IC控制通過I2C控制接口實現。I2C控制的一種替代方案為獨立運行模式，允許通過調節片外外部電阻來實現不同的設置。SSM2529可以接受各種輸入MCLK頻率，在某些配置中還可將BCLK用作時鐘源。還可以通過一個集成PLL為設備提供一個主時鐘。

集成DSP包含軟數字音量控制電路、一個去加重高通濾波器、一個七頻段可編程均衡器及一個可編程數字動態范圍壓縮器。此外，該元件還包含了一個前饋揚聲器溫度預測模塊，用于保護揚聲器。

SSM2529支持單電源模式，通過片內LDO穩壓器提供DVDD，無需外部數字內核電源。

數字接口的使用非常靈活方便。數字接口為具有唯一數字音頻源的其他產品提供了一個更好的系統解決方案，例如無線揚聲器、筆記本電腦、便攜式數字電視和導航系統等。

SSM2529的額定溫度范圍為?40°C至+85°C工業溫度范圍。它內置熱關斷和輸出短路保護功能，采用16引腳、1.92 mm x 1.94 mm晶圓級芯片規模封裝(WLCSP)。

應用

  移動電話

  便攜式媒體播放器

  筆記本電腦

  無線揚聲器

  便攜式游戲機

  導航系統
