優勢和特點

  數字輸入立體聲、高效率D類放大器

  采用4.5 V至16 V單電源供電

  先進、專有的無濾波器Σ-Δ調制

  信噪比：106.5 dB

  以5 W功率驅動8 Ω負載時的總諧波失真加噪聲(THD + N)：0.004%

  輸出噪聲：38.5 μV rms（A加權）

  爆音/無雜音開/關順序

  2×14.67 W輸出功率，12 V電源和4 Ω負載（THD + N小于1%時）

  1×49.69 W輸出功率，16 V電源和2 Ω負載（THD + N小于1%時）

  2芯和3芯鋰電池

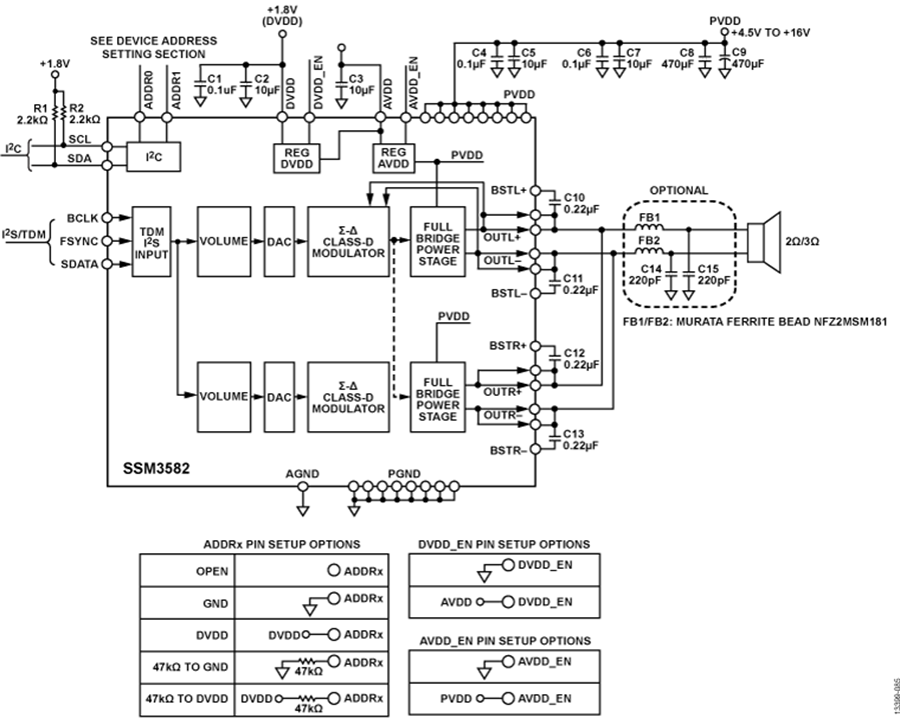

  單聲道模式，可提高最大輸出功率

  未采用I2C的獨立工作模式

  高功效

  驅動到8 Ω負載的效率為93.8%

  驅動到4 Ω負載的效率為90.6%

  12.34 mA靜態電流，采用12 V PVDD單電源

  欲了解更多特性，請參考數據手冊

產品詳情

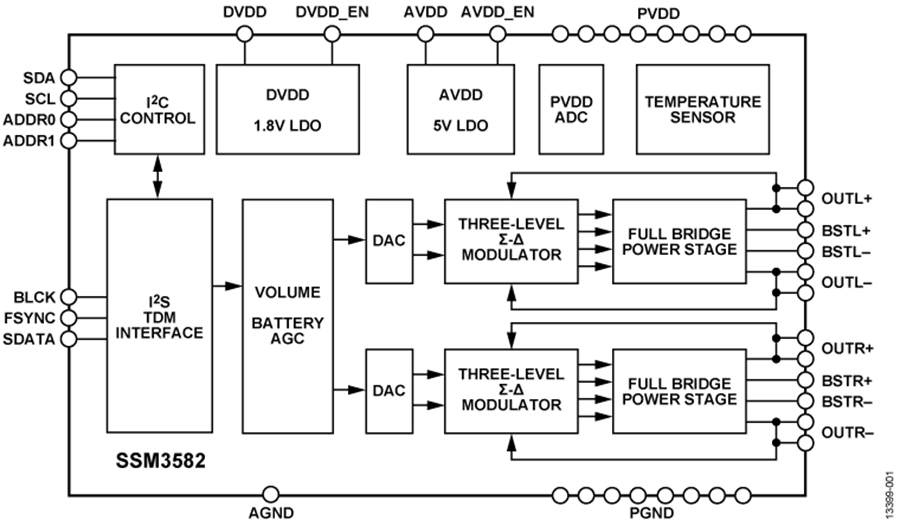

SSM3582是一款全集成式高效率、數字輸入D類立體聲音頻放大器。它可以采用單電源供電，僅需極少的外部器件，能夠大幅減少電路物料清單。

專有擴頻Σ-Δ調制方案可直接連接到揚聲器，確保頂尖的模擬性能，同時與其它D類架構相比，可提供更低的輻射?？蛇x的超低電磁干擾(EMI)模式極大降低了100 MHz以上的電磁輻射，可提供較長的揚聲器電纜長度。音頻通過數字化方式傳輸至放大器，從而最大程度地減小數字環境下的信號損壞可能性。該放大器提供出色的模擬性能，信噪比超過106 dB，0.004% THD + N相當?shù)汀?/p>

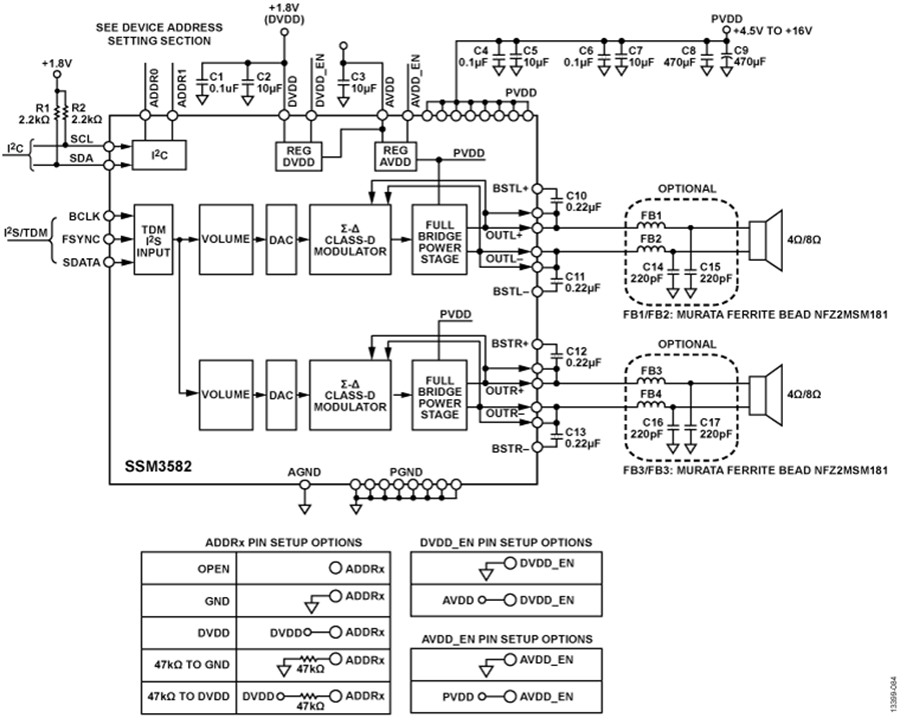

SSM3582采用4.5 V至16 V單電源供電，能夠以不到1%的總諧波失真(THD)將2 × 15 W rms連續驅動至4 Ω和8 Ω負載。高效率調制方案在各種阻抗范圍內保持出色的功效。驅動至8 Ω負載時的功率為93%，而驅動至4 Ω負載時的功率為90%。經優化的輸出脈沖在阻抗低至3 Ω/5 μH時仍保持性能，可配合更寬的帶寬tweeter使用。

脈沖碼調制(PCM)音頻串行端口支持最常見的協議，比如I2S、左對齊、時分多路復用(TDM)，最多可選址單個接口上的16個器件，適用于多達32個音頻回放通道。

IC操作通過專用I2C接口進行控制。兩個ADDRx引腳（2倍5電平）在I2C和獨立模式下定義多達16個獨立的地址，自動設置默認的TDM插槽屬性。

微功耗關斷模式通過移除數字音頻接口時鐘進行觸發，典型電流小于1 μA。它還提供軟件關斷模式。

當輸入端不存在信號時，自動關斷功能會關斷放大器和數模轉換器(DAC)，從而在數字靜音期間盡可能降低功耗。當輸入端存在非零數據時，該器件將重啟。靜音和取消靜音轉換時無爆音/雜音。

SSM3582的額定溫度范圍為?40°C至+85°C商用溫度范圍。該器件內置熱關斷和輸出短路保護功能、提前過熱報警以及可編程增益限幅特性以維持工作。

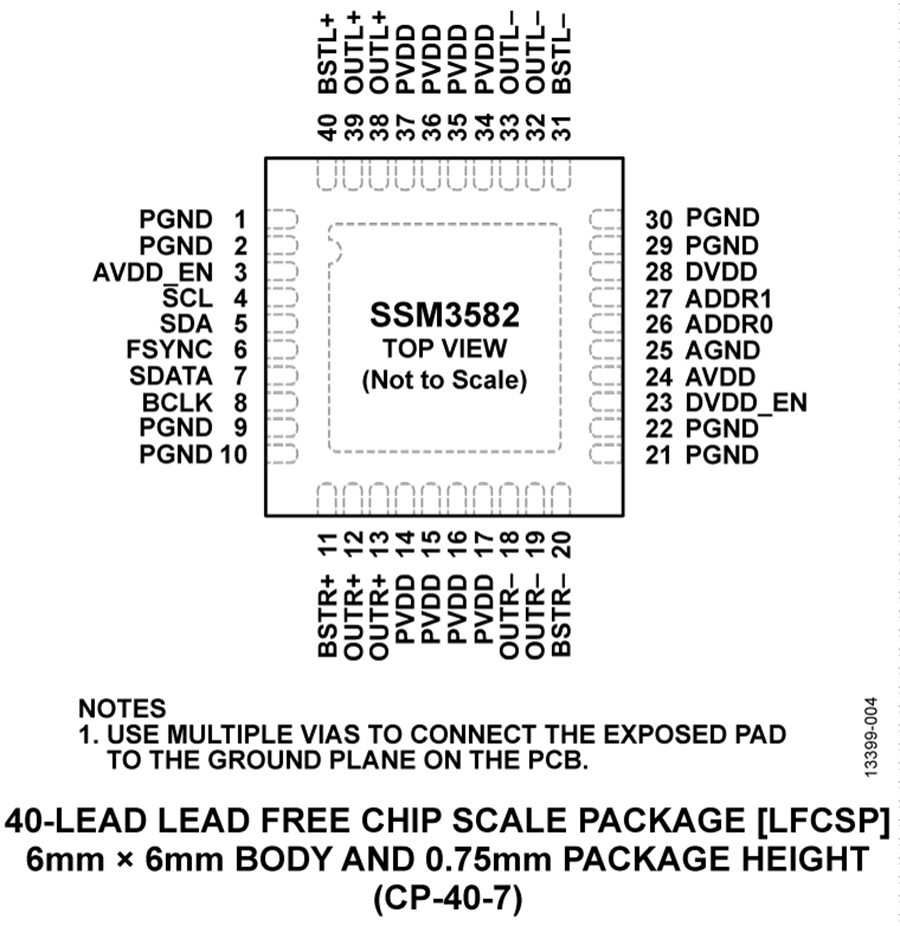

SSM3582采用40引腳、6 mm × 6 mm引腳架構芯片級封裝(LFCSP)，配有熱焊盤以改善散熱。

應用

  移動計算

  一體化計算機

  便攜式電子設備

  無線揚聲器

  電視
