UJA1169迷你HS-CAN SBC具有高電流能力和可選的部分網絡支持

UJA1169 SBC產品系列采用小型無引線HVSON20封裝，提供高度集成且靈活的解決方案，具有HS-CAN接口，包括高達2Mbit / s的CAN FD有源通信，以及具有250mA輸出的集成5V或3.3V低壓差穩壓器微控制器和/或其他負載的電流能力。UJA1169還提供了許多附加功能，如看門狗，外部5V傳感器電源，部分網絡支持的選擇性喚醒等等。

UJA1169功能描述
UJA1169是一款迷你高速CAN系統基礎芯片產品系列，包含符合ISO11898-2：201x（即將合并的ISO 11898-2 / 5/6）兼容HS-CAN收發器以及集成的5V或3.3V低電平 -用于微控制器和/或其他負載的壓差穩壓器電源（V1），可擴展至250mA。它還具有看門狗和SPI。UJA1169可以在極低電流待機和睡眠模式下運行，具有總線和本地喚醒功能。

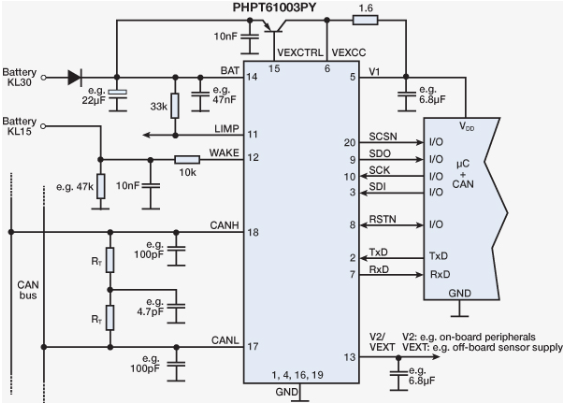

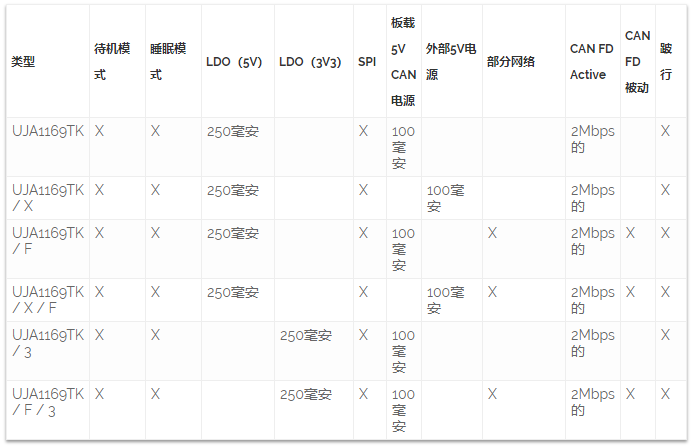

UJA1169有六種不同的型號，如下面的變型表所示。UJA1169TK，UJA1169TK / F，UJA1169TK / 3和UJA1169TK / F / 3型號具有第二個板載5V低壓差穩壓器（V2），為內部CAN收發器供電，也可用于提供額外的板載硬件。

UJA1169TK / X和UJA1169TK / X / F配備5V電源（VEXT），用于板外組件。VEXT可以對電池，接地和負電壓進行短路保護。集成的CAN收發器通過V1內部提供，與微控制器并聯。

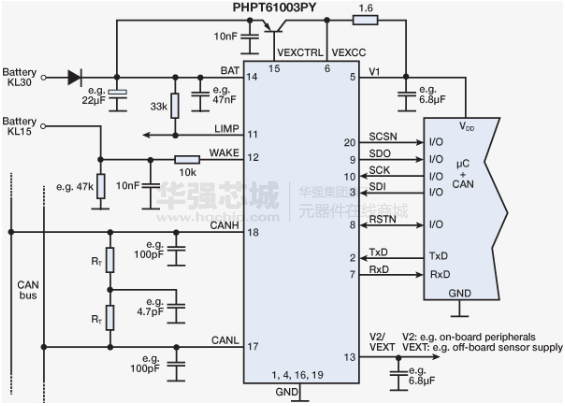

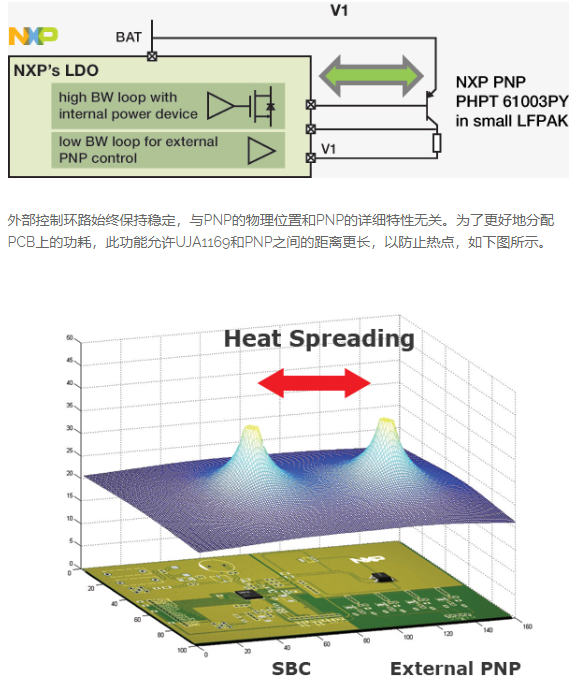

UJA1169采用獨特的快速內部推挽式穩壓器設計，通過可選的外部PNP晶體管提供熱管理。UJA1169采用獨特的快速內部推挽式穩壓器設計，通過可選的外部PNP晶體管提供熱管理。

UJA1169xx / F型號支持ISO 11898-6：2013和ISO 11898-2：符合201x標準的CAN部分網絡，具有CAN FD-passive的選擇性喚醒功能。

CAN FD-passive是一種允許在睡眠/待機模式下忽略CAN FD總線流量的功能。CAN FD-無源部分網絡非常適合支持CAN FD和傳統CAN通信的網絡。它允許在CAN FD通信期間無法通信CAN FD消息的普通CAN控制器保持部分網絡睡眠/待機模式，而不會產生總線錯誤。

UJA1169實現了當前ISO 11898標準（-2：2003，-5：2007，-6：2013）中定義的標準CAN物理層。在即將發布的ISO 11898-2：201x版本（包括CAN FD）發布之前，還包括定義環路延遲對稱性的附加時序參數。該實現方式能夠以高達2Mbit / s的數據速率在CAN FD快速階段實現可靠通信。

提供專用的LIMP輸出引腳來標記系統故障。

許多配置設置存儲在非易失性存儲器中。這使得可以配置UJA1169的上電和跛行回家行為，以滿足不同應用的要求。UJA1169還包括用于軟件開發和行尾閃存的專用模式。

應用
專為汽車而設計

• 太陽頂控制模塊

• 座椅控制模塊

• 換檔控制

• 傳動控制單元

• 中型車身控制電腦

• 小型大燈模塊

• 中心堆棧模塊

• 暖通空調應用

• 發動機控制模塊等等

• 符合ISO 11898-6：2013標準的HS-CAN，包括高達2Mbit / s的CAN FD有源通信和54mA的低短路電流

• 可選的部分網絡和CAN FD被動支持

• 根據ISO 11898-6：2013的自主總線偏置

• 完全集成的5V或3.3V低壓差穩壓器，具有250mA輸出電流能力

• 采用外部PNP晶體管增強熱分布

• 第二個集成5V低壓差穩壓器，最高可達100mA

• 可選的受保護5V傳感器電源適用于車外使用

• 待機和睡眠模式，電源電流非常低

• 遠程和本地喚醒功能

• LIMP輸出到信號系統故障

• 通過串行外設接口（SPI總線）進行模式控制

• 具有窗口，超時和自主模式以及獨立于微控制器的時鐘源的看門狗

• 通過非易失性存儲器輕松安全地對客戶可編程配置所選功能

• 支持微控制器RAM保持低至2V的電池電壓

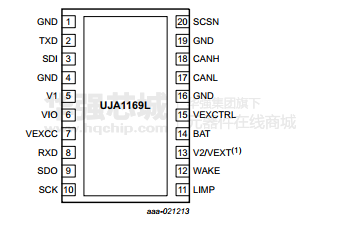

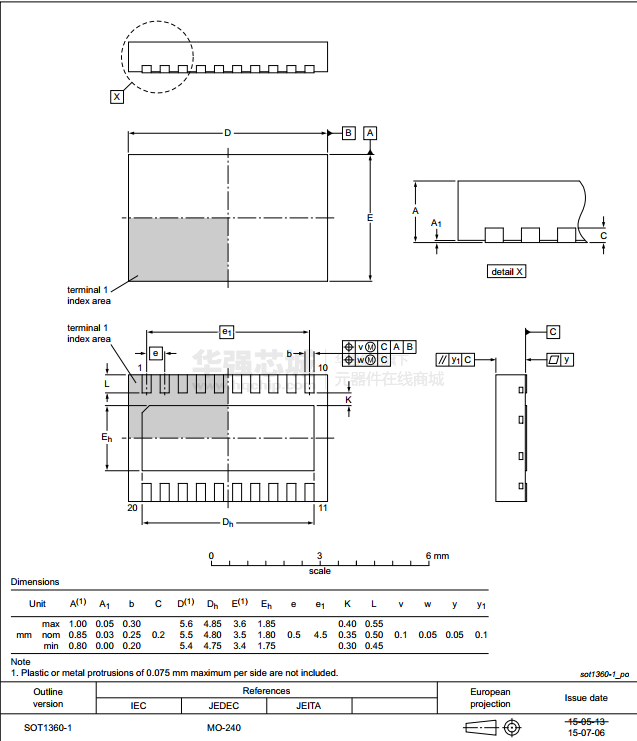

• 無引線HVSON20封裝（3.5mm x 5.5mm），具有改進的自動光學檢測（AOI）功能和低熱阻

• 與UJA116x產品系列完全兼容

• 符合AEC-Q100 Rev-G標準

• 出色的EMC和ESD性能，符合行業標準（適用于G5和SAE的IBEE）
