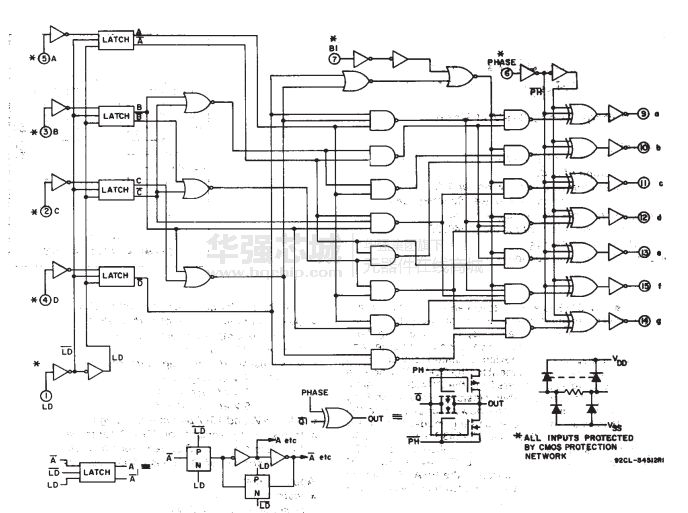

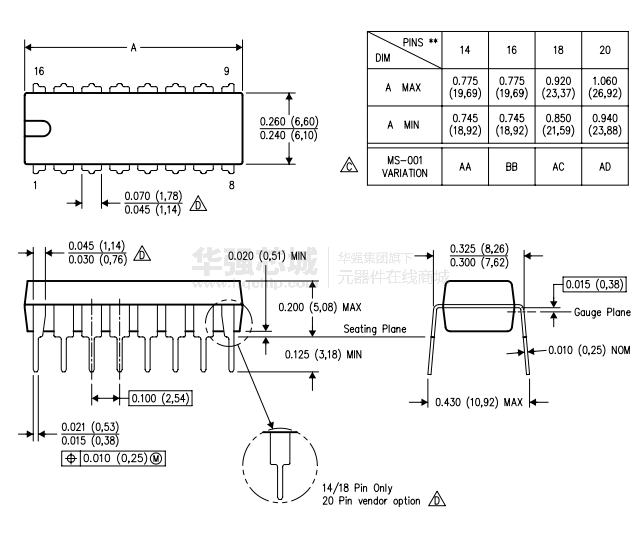

芯片CD4543 是一只具有鎖存功能的7 段字形譯碼器，具有4 位二進制鎖存。它的內部沒有鎖存單片，目的是防止在計數過程中顯示器的數字發生翻動現象。它采用16 腳扁平封裝，有4 ：個輸入端A、B、C、D，7 個筆段輸出端a~g.數據被傳輸至輸出端;個鎖存控制端LD，當LD=1時，LD=0時，數據被鎖存。一個消隱功能端BI，當BI=1時，顯示消隱; BI=0時，正常顯示。一個共陽、共陰控制端ph，當ph=1時，可驅動共陽極LED數碼管;當ph=0時，可以驅動共陰極LED 數碼管，即可以驅動共陰數碼管，又可驅動共陽數碼管.CD4543 是BCD-鎖存/七段譯碼/驅動器有燈測試功能;有消隱它的引腳排列如圖所示：輸入端; 以異或門作輸出級。

應用

1. 儀器顯示驅動器

2. 儀表板顯示驅動程序

3. 電腦/計算器顯示驅動

4. 定時設備驅動程序（時鐘，手表，計時器）




• 顯示所有非法輸入組合的消隱

• 鎖存代碼存儲

• 能夠在整個額定溫度范圍內驅動兩個低功率TTL負載，兩個HTL負載或一個低功率肖特基負載

• 針對CD4056B的引腳替換（引腳7連接到V SS）

• 直接LED驅動能力

• 在20 V下100％測試靜態電流




•  CD4543規格參數


• 在20 V下100％測試靜態電流

• 在整個封裝溫度范圍內，18 V時的最大輸入電流為1μA; 在18 V和25°C時為100 nA

• 噪聲容限（全封裝溫度范圍）=

• 1 V V DD  = 5 V

• 2 V V DD  = 10 V

• 2.5 V V DD  = 15 V

• 5 V，10 V和15 V參數額定值。

•


 CD4543引腳圖及功能說明

一片非常方便好用的七劃管驅動芯片，只要輸入BCD碼就可于多種不同的數碼管顯示0至9，如接LCD，則在Ph（Phase）輸入方波脈沖，如接共陽極LED，則Ph置“1”，如接共陰極LED，則Ph置“0”，另Bl（Blanking）如果置“1”或輸入0至9以外的數值，顯示會空白（黑屏），LD（Latch Disable）置“0”會鎖存最近一次輸入的數字，Vdd是電源正極，Vss是電源負極（接地）。
