制造商：ADI/AD
優勢和特點
完整的四通道、16位數模轉換器(DAC)
可編程輸出范圍：±10 V、±10.2564 V或±10.5263 V
積分非線性(INL)誤差：±1 LSB（最大值）；差分非線性(DNL)誤差：±1 LSB（最大值）
低噪聲： 60 nV/√Hz
建立時間： 10 μs（最大值）
集成基準電壓緩沖器
上電/掉電期間輸出受控
可編程短路保護
欲了解更多信息，請參考數據手冊
支持防務和航空航天應用（AQEC標準）下載AD5764-EP數據手冊 (pdf)
擴展溫度范圍：-55 °C 至+105°C
受控制造基線
唯一封裝/測試廠
唯一制造廠
增強型產品變更通知
認證數據可應要求提供
V62/14622-01XE DSCC圖紙?zhí)?
產品詳情
Newer Alternatives:
AD5764R Quad, 16-Bit, 1LSB INL, Bipolar Voltage Output DAC with Internal Reference
AD5754R Complete, Quad, 16-Bit, Unipolar/Bipolar Voltage Output DAC with Internal Reference
AD5754 Complete, Quad, 16-Bit, Unipolar/Bipolar Voltage Output DAC
AD5764是一款四通道、16位、串行輸入、雙極性輸出DAC，工作電壓范圍為±11.4 V至±16.5 V。標稱滿量程輸出范圍為±10 V。該器件內置輸出放大器、基準電壓緩沖器以及專有上電/斷電控制電路。還有一個數字I/O端口，可通過串行接口進行編程。每個通道均配有數字失調與增益調整寄存器。
AD5764是一款高性能轉換器，單調，積分非線性（INL）為±1 LSB，噪聲很低，建立時間為10 μs。上電期間，當電源電壓變化時，VOUTx通過一個低阻抗路徑箝位在0 V。
AD5764采用串行接口，能夠以最高30 MHz的時鐘速率工作，并且與DSP和微控制器接口標準兼容。利用雙緩沖，所有DAC可實現同時更新。輸入編碼可以通過編程設置為二進制補碼或偏移二進制格式。異步清零功能可將所有數據寄存器清零至雙極性零或零電平，具體取決于所用編碼方式。AD5764是閉環伺服控制和開環控制應用的理想之選。它采用32引腳TQFP封裝，保證溫度范圍為?40°C至+85°C工業溫度范圍。功能框圖參見圖1。
應用
工業自動化
開環/閉環伺服控制
過程控制
數據采集系統
自動測試設備
汽車測試與測量
高精度儀器儀表

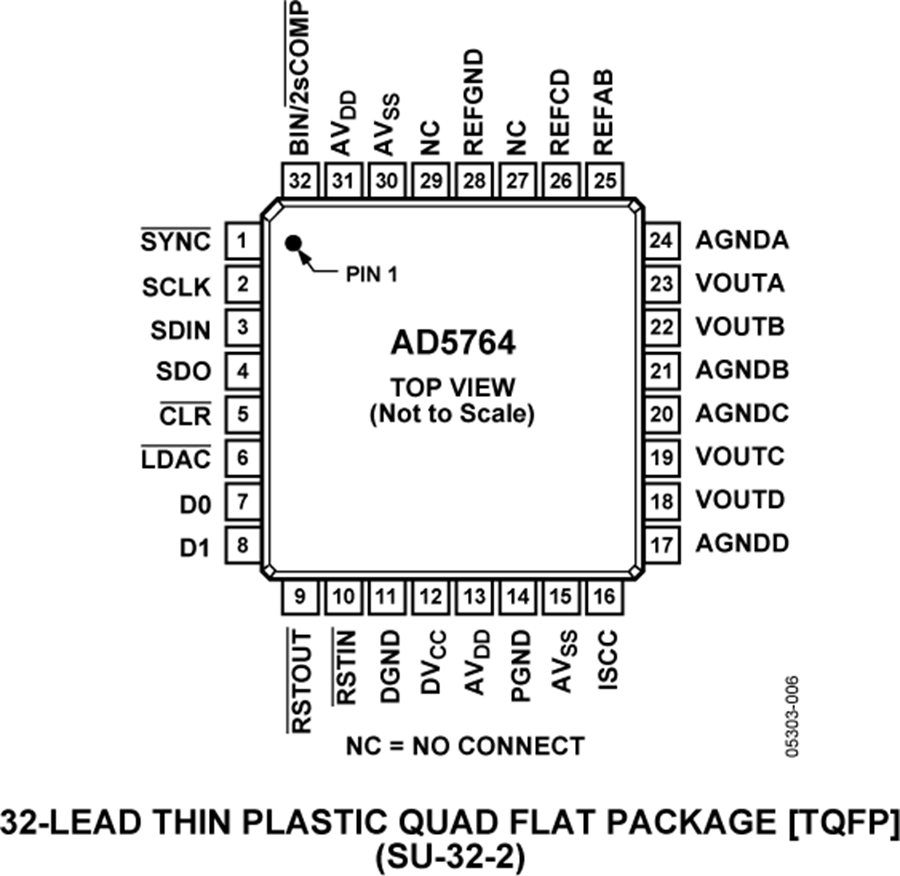

AD5764 引腳圖

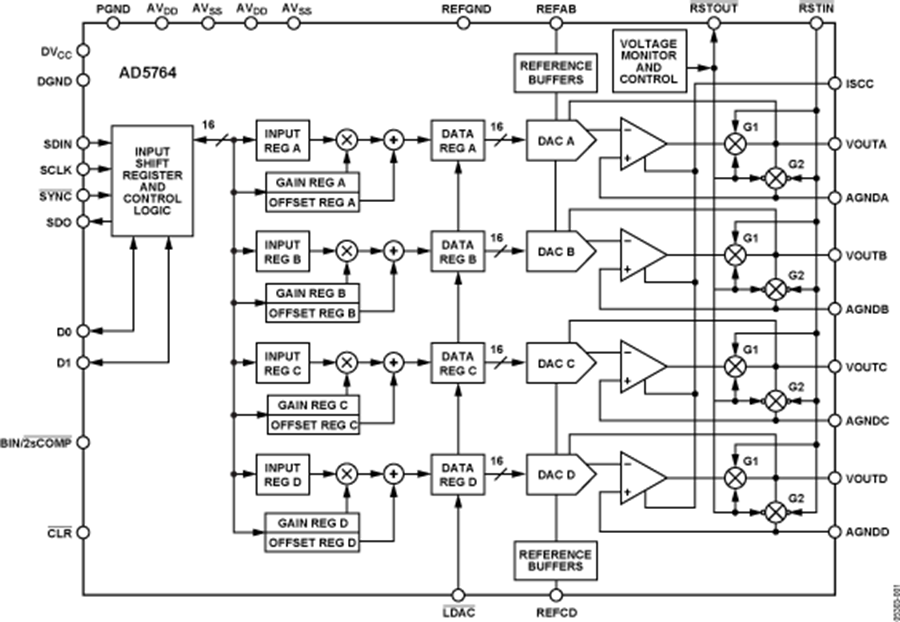

AD5764電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD5764SSUZ-EP-RL7 | - | - | 立即購買 |
| AD5764CSUZ-REEL7 | - | - | 立即購買 |
| AD5764CSUZ | - | - | 立即購買 |
| AD5764BSUZ-REEL7 | - | - | 立即購買 |
| AD5764BSUZ | - | - | 立即購買 |
| AD5764ASUZ | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| AN-1411: High Accuracy, Bipolar Voltage Output Digital-to-Analog Conversion Using the AD5764 DAC (Rev. B) | 90 | 點擊下載 |
