優勢和特點
完全緩沖的輸入和輸出
利用快速輸出禁用功能可以連接多個器件
所有不利串?dāng)_低:–80 dB (5 MHz)
低功耗:3.8 mA (AD8180),6.8 mA (AD8182)
出色的視頻特性 (RL ≥ 1 kΩ)0.1 dB增益平坦度:100 MHz以上差分增益誤差:0.02%差分相位誤差:0.02°
低突波:<35 mV
低成本
高關斷隔離:–90 dB (5 MHz)
快速通道切換:10 ns
高速–3 dB帶寬:>750 MHz壓擺率:750 V/μs0.1%快速建立時間:14 ns
產品詳情
AD8180(單通道)和AD8182(雙通道)均為高速2:1多路復用器,-3 dB信號帶寬大于780 MHz,壓擺率為750 V/μs。串?dāng)_性能優于77 dB,隔離性能優于84 dB,因而適合許多高速應用。差分增益和差分相位誤差分別為0.02%和0.02°,0.1 dB平坦度超過100 MHz,堪稱專業視頻多路復用的理想之選。開關時間為5 ns,極其適合像素切換(畫中畫)應用,采用±5 V電源供電時的功耗小于3.8 mA(每個2:1多路復用器)。
兩款器件均具有高速禁用特性,允許輸出置于高阻抗?fàn)顟B(tài)。因此多路輸出可以連在一起,實現級聯信號級,同時“關斷”通道不會向輸出總線提供負載。這些器件采用±5 V電源供電,提供8引腳、14引腳PDIP和SOIC封裝。
本產品可提供評估板,訂購型號為:AD8180-EB和AD8182-EB。評估板的原理圖和布局參見產品數據手冊。

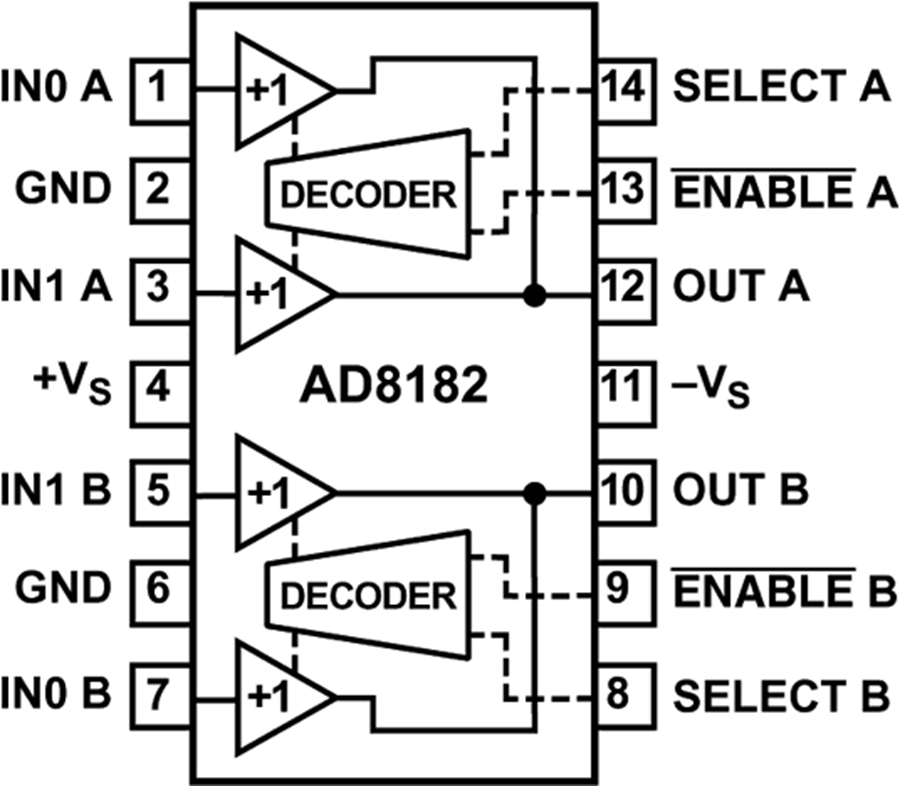

AD8182電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD8182ARZ-RL | - | - | 立即購買 |
| AD8182ARZ-R7 | - | - | 立即購買 |
| AD8182ARZ | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B) | 下載 |
|---|---|---|---|
| AN-1024: 如何計算多路復用器的建立時間和采樣速率 (Rev. 0) | 439 | 點擊下載 | |
| AN-1024: How to Calculate the Settling Time and Sampling Rate of a Multiplexer (Rev. 0) | 210 | 點擊下載 |
