優勢和特點

  最大導通電阻：2.1 Ω

  最大導通電阻平坦度：0.5 Ω

  連續電流最高達250 mA

  額定電源電壓：+12 V、±15 V、±5 V

  無需VL電源

  3 V邏輯兼容輸入

  軌到軌工作

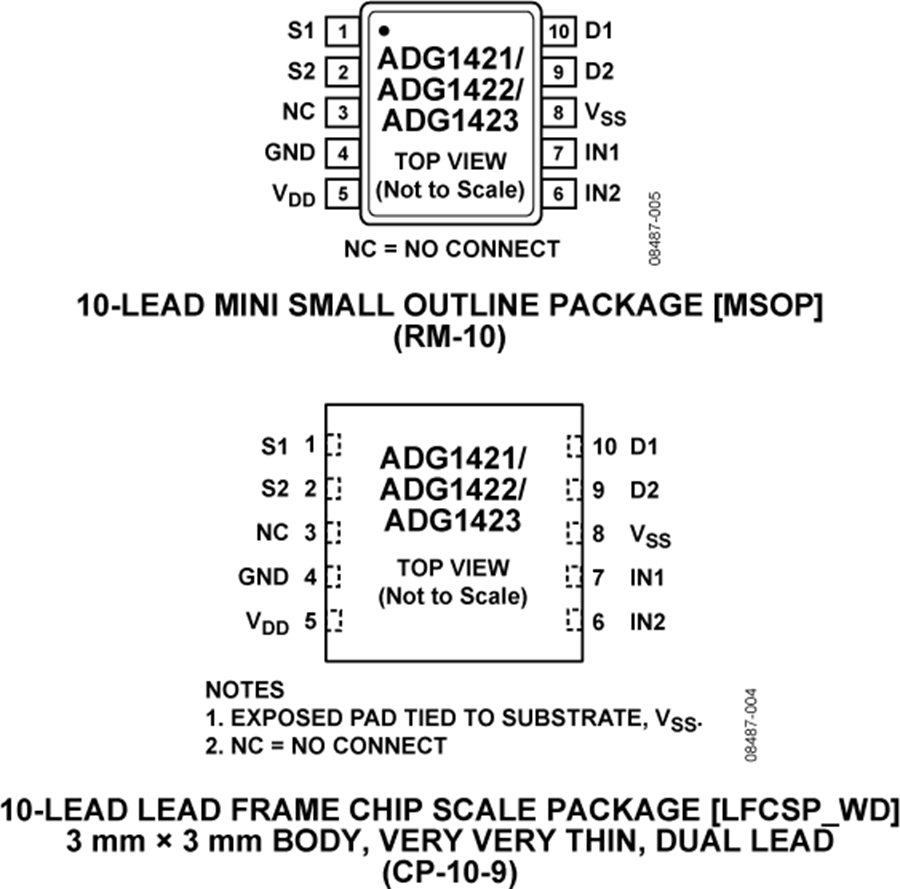

  10引腳MSOP和10引腳、3 mm × 3 mm LFCSP封裝

產品詳情

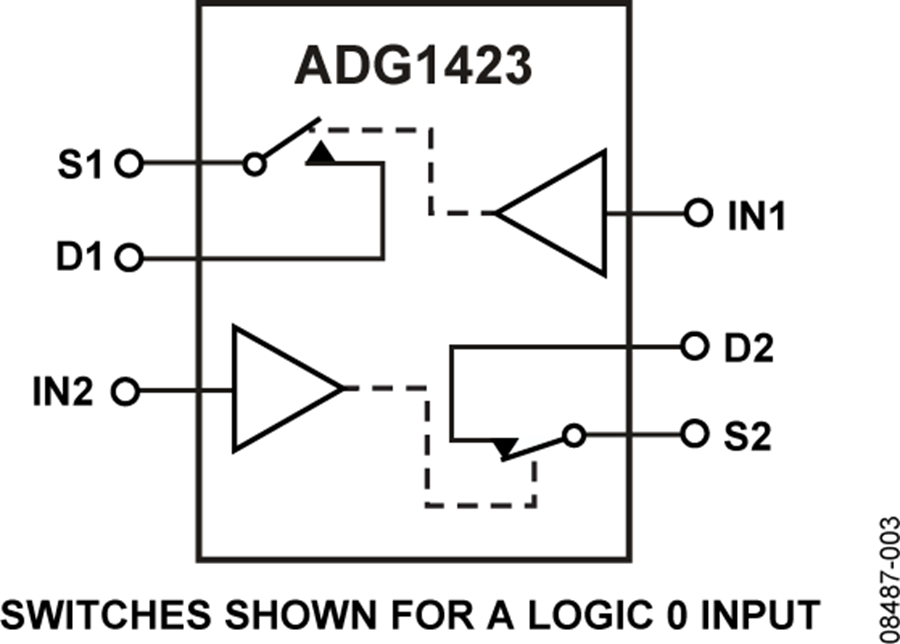

ADG1421/ADG1422/ADG1423均內置兩個獨立的單刀單擲(SPST)開關。ADG1421與ADG1422的唯一不同是數字控制邏輯相反。ADG1421開關的接通條件是相關控制輸入為邏輯1，而ADG1422則要求邏輯0。ADG1423有一個開關的數字控制邏輯與ADG1421相似，但另一個開關的控制邏輯則相反。ADG1423為先開后合式開關，適合多路復用器應用。當接通時，各開關在兩個方向的導電性能相同，輸入信號范圍可擴展至電源電壓范圍。在斷開條件下，等于電源電壓的信號電平被阻止。

iCMOS?（工業CMOS）（工業CMOS）是一種模塊式制造工藝，集高電壓CMOS（互補金屬氧化物半導體）與雙極性技術于一體。通過這種工藝，可開發在33V高壓下工作的高性能模擬IC，其體積性能比是其它高壓器件所無法實現的。與采用傳統CMOS工藝的模擬IC不同，iCMOS器件不但可以承受高電源電壓，同時還能提升性能、大幅降低功耗并減小封裝尺寸。

導通電阻曲線在整個模擬輸入范圍都非常平坦，可確保切換音頻信號時擁有出色的線性度和低失真性能。iCMOS結構可確保功耗極低，因而這些器件非常適合便攜式電池供電儀表。

產品聚焦-最大導通電阻（25℃）：2.4 ?-極低失真。-3 V邏輯兼容數字輸入：VINH = 2.0 V，VINL = 0.8 V。-無需VL邏輯電源。-10引腳MSOP和10引腳、3 mm × 3 mm LFCSP封裝。

應用-自動測試設備-數據采集系統-繼電器替代方案-電池供電系統-采樣保持系統-音頻信號路由-視頻信號路由-通信系統
