制造商：ADI/AD
優勢和特點
模擬可變增益范圍：-12 dB至+22 dB
線性dB調整比例：37.5 dB/V
3 dB帶寬：800 MHz (VGAIN= 0.5 V)
集成均方根檢測器
P1dB：16 dBm (140 MHz)
輸出IP3：33 dBm (140 MHz)
最大增益時的噪聲系數：9.5 dB (140 MHz)
輸入和輸出阻抗：50 Ω
單電源供電：4.5 V至5.5 V
符合RoHS標準，24引腳LFCSP封裝
產品詳情
AD8368是一款內置模擬線性dB增益控制功能的可變增益放大器(VGA)，可以在低頻至800 MHz頻率范圍內工作。由于采用ADI公司的X-AMP?架構，這種創新技術可實現高性能可變增益控制，因此該器件具有出色的增益范圍、一致性和平坦度。?12 dB至+22 dB增益范圍可以按照37.5 dB/V精確調整，一致性誤差極小。AD8368的3 dB帶寬標稱值為800 MHz，其與增益設置無關。在140 MHz、最大增益時，OIP3為33 dBm。輸出本底噪聲為?143 dBm/Hz，最大增益時的相應噪聲系數為9.5 dB。單端輸入和輸出阻抗標稱值為50 Ω。
通過將引腳MODE拉至正電源電壓或地電壓，AD8368的增益可分別設定為增益控制電壓的增函數或減函數。當引腳MODE被拉至高電平時，AD8368將作為增益增加的典型VGA工作。
通過將引腳MODE接地并使用片上均方根檢測器，AD8368可以配置為具有RSSI的完整自動增益控制(AGC)系統。輸出功率與內部默認設置電平63 mV 均方根值（?11 dBm以50 Ω為基準）精確一致，與波形的波峰因素?zé)o關。由于在DETI上可以獲得非專用檢測器輸入，因此在最大34 dB輸入功率范圍內，AGC環路可以決定AD8368輸出或信號鏈任何點的電平。此外，將輸出信號作用于檢測器之前，通過減小輸出信號可以提高設置電平。
AD8368采用4.5 V至5.5 V電源供電，功耗為60 mA。將引腳ENBL接地即可進入完全省電狀態，此時功耗小于3 mA。AD8368采用ADI公司的專有SiGe SOI互補雙極性IC工藝制造，提供24引腳LFCSP封裝，工作溫度范圍為?40°C至+85°C工業溫度范圍。應用電路板也可提供。
應用
完整中頻AGC放大器
增益調整和校平
蜂窩基站
點對點無線電鏈路
RF儀器儀表
數據手冊, Rev. B, 09/2008
AD8368電路圖

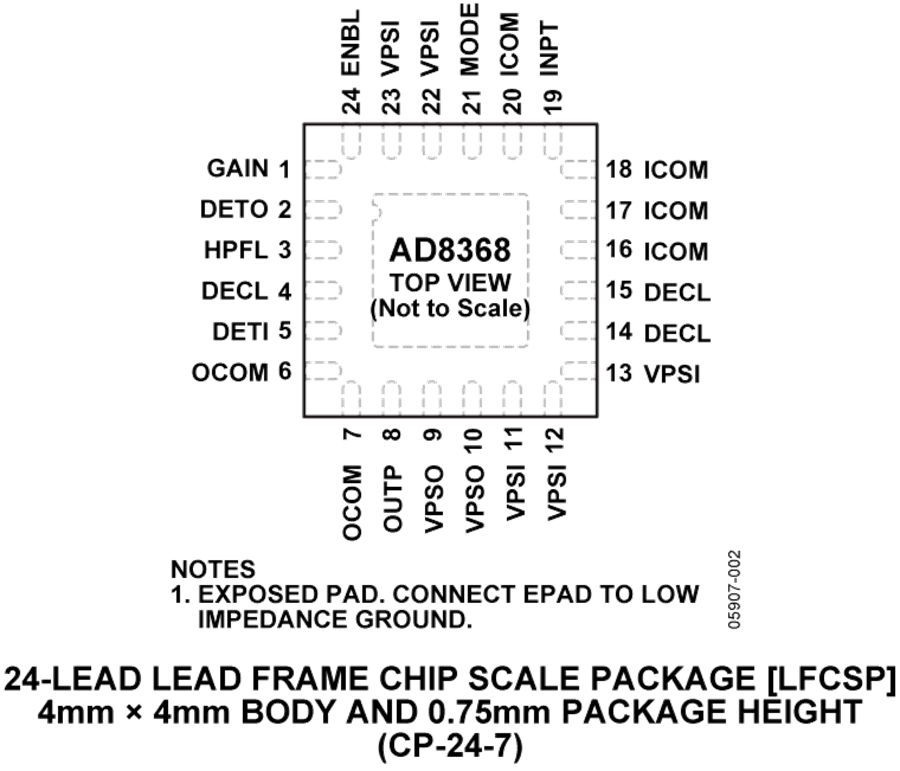

AD8368 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD8368ACPZ-WP | - | - | 立即購買 |
| AD8368ACPZ-REEL7 | - | - | 立即購買 |
