優勢和特點
數字可編程頻率和相位
功耗:8.5 mW(2.3 V時)
MCLK速率:16 MHz(B級),5 MHz(A級)
28位分辨率:0.06 Hz(16 MHz參考時鐘)
正弦波/三角波/方波輸出
2.3 V至5.5 V電源供電
三線式SPI接口
擴展溫度范圍:–40°C至+125°C
關斷選項
10引腳LFCSP封裝
產品詳情
AD9837是一款低功耗、可編程波形發生器,能夠產生正弦波、三角波和方波輸出。各種類型的檢測、致動和時域反射(TDR)應用都需要波形發生器。輸出頻率和相位可通過軟件進行編程,調整簡單。頻率寄存器為28位:時鐘速率為16 MHz時,可以實現0.06 Hz的分辨率;而時鐘速率為5 MHz時,則可以實現0.02 Hz的分辨率。AD9837通過一個3線串行接口寫入數據。該串行接口能夠以最高40 MHz的時鐘速率工作,并且與DSP和微控制器標準兼容。該器件采用2.3 V至5.5 V電源供電。
AD9837具有關斷(SLEEP)功能。器件中不用的部分可以關斷,以將功耗降至最低。例如,在產生時鐘輸出時,可以關斷DAC。
AD9837采用10引腳LFCSP_WD封裝。
應用-頻率激勵/波形發生-液體和氣流測量-傳感器應用:接近度、運動和缺陷檢測-線路損耗/衰減-測試與醫療設備-掃描/時鐘發生器-時域反射(TDR)應用

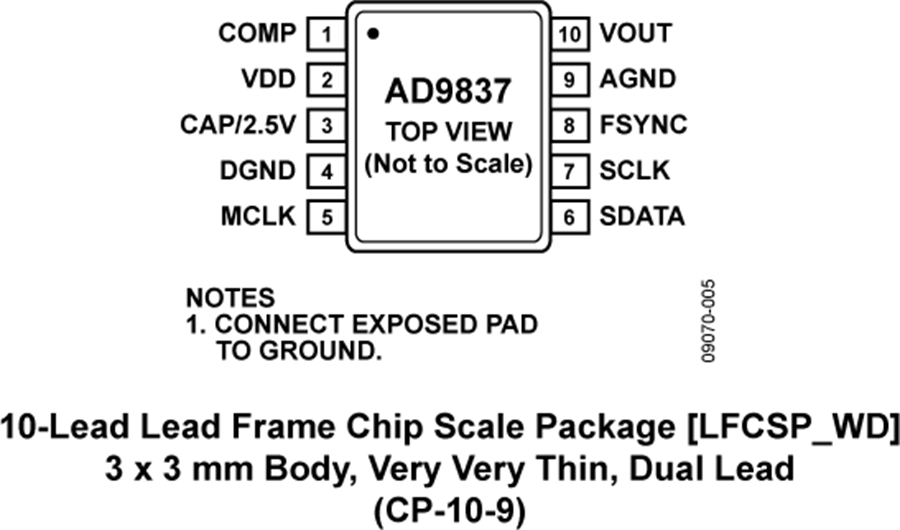

AD9837 引腳圖

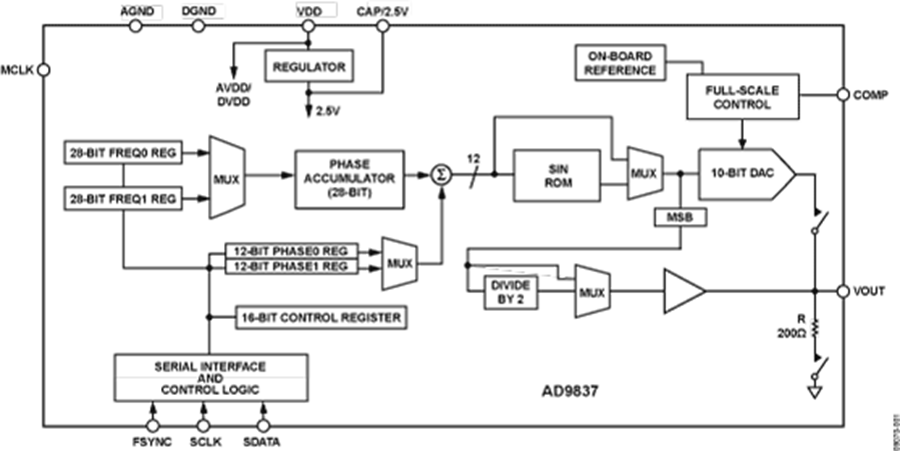

AD9837電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD9837BCPZ-RL7 | - | - | 立即購買 |
| AD9837BCPZ-RL | - | - | 立即購買 |
| AD9837ACPZ-RL7 | - | - | 立即購買 |
| AD9837ACPZ-RL | - | - | 立即購買 |
