制造商：ADI/AD
優勢和特點
效率高達96%
輸入電壓范圍：0.8 V至VOUT
低至0.9 V的輸入啟動電壓
1.8 V固定輸出電壓
靜態電流：23 μA
提供固定脈沖寬度調制(PWM)和輕載脈沖頻率調制(PFM)模式選項
同步整流
真正的關斷輸出隔離
內部軟啟動、補償和限流
2 mm x 2 mm、6引腳LFCSP
緊湊的解決方案
產品詳情
ADP1606/ADP1607是高效、同步、固定頻率、升壓DC-DC開關轉換器，能夠提供1.8 V固定輸出電壓選項和1.8 V至3.3 V可調節輸出電壓選項，適合便攜式應用。
2 MHz的工作頻率支持使用小尺寸、薄型外部元件。 此外，憑借同步整流、內部補償、內部固定限流和電流模式架構可確保出色的瞬態響應和最少的外部器件數量。
其他主要特性包括固定PWM和輕負載PFM模式選項、真正的輸出隔離、熱關斷(TSD)以及邏輯控制使能。 ADP1606/ADP1607采用無鉛薄型6引腳LFCSP封裝，適合在便攜式器件中實現高效節能。
應用
1電池單元和2電池單元堿性及NiMH/NiCd電池供電器件
便攜式音頻播放器、儀器儀表和醫療器械
太陽能電池應用
小型硬盤電源
電源LED狀態指示器

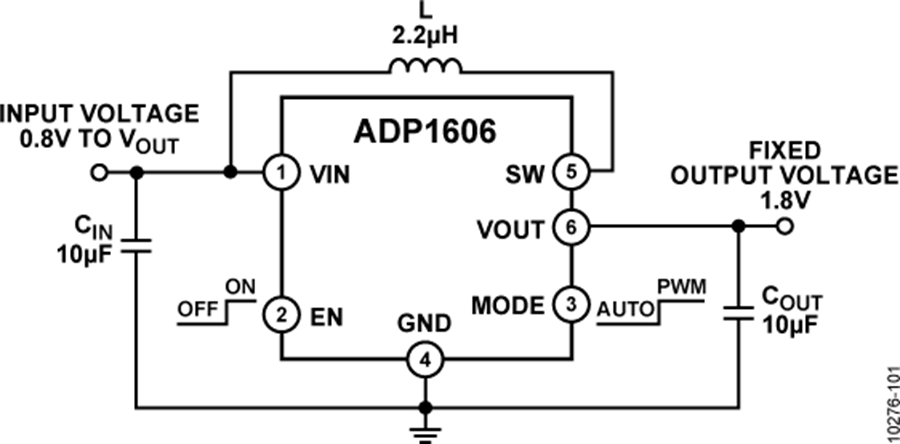

ADP1606電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADP1606ACPZN1.8-R7 | - | - | 立即購買 |
| 標題 | 類型 | 大小（KB） | 下載 |
|---|---|---|---|
| UG-488: Evaluating the ADP1606/ADP1607 2 MHz, Synchronous Boost, DC-to-DC Converters | 311 | 點擊下載 |
