制造商：ADI/AD
優勢和特點
最大輸出電流：300 mA
輸入電壓范圍：2.5 V至5.5 V
高效驅動小負載，100 μA負載時IGND = 75 μA
低關斷電流：小于1 μA
極低壓差：170 mV（300 mA負載）
初始精度：±1%
線路、負載和溫度精度：±2%
具有軟啟動特性，提供16種固定輸出電壓選項：0.75 V至3.3 V (ADP1712)
可調輸出電壓選項：0.8 V至5.0 V
低輸出噪聲：40 μV均方根值
高PSRR：72 dB @ 1 kHz
更多詳情請查看數據手冊
產品詳情
ADP1712/ADP1713/ADP1714均為低壓差線性穩壓器，提供5引腳小型TSOT封裝，采用2.5 V至5.5 V電源供電，最大輸出電流為300 mA。驅動300 mA負載時壓差僅為170 mV；低壓差特性不僅改善了效率，而且能使器件在很寬的輸入電壓范圍內工作。這些器件采用新穎的縮放架構，驅動100 μA負載時地電流非常低(75 μA)，因而是電池供電便攜式設備的理想選擇。ADP1712/ADP1713/ADP1714均提供16種固定輸出電壓選項。ADP1712還提供可調型號產品，允許通過一個外部分壓器在0.8 V至5 V范圍內調節輸出電壓。ADP1712固定型號產品可以連接外部電容，對軟啟動時間進行編程。ADP1713可以連接一個基準電壓旁路電容，不僅降低輸出電壓噪聲，還可改善電源抑制性能。ADP1714具有跟蹤特性，允許輸出跟隨外部電壓軌或基準電壓。
ADP1712/ADP1713/ADP1714經過優化，利用2.2 μF小型陶瓷輸出電容可實現穩定工作，同時提供良好的瞬態性能，而占用的電路板空間則極小。使能引腳控制所有器件的輸出電壓。如果輸入降至最小閾值以下，欠壓閉鎖電路將禁用穩壓器。這些器件還具有短路保護和熱過載保護功能，可以防止器件在不利條件下受損。
應用
移動電話
數碼相機和音頻設備
便攜式電池供電設備
后DC-DC調節
數據手冊，Rev. 0，1/07

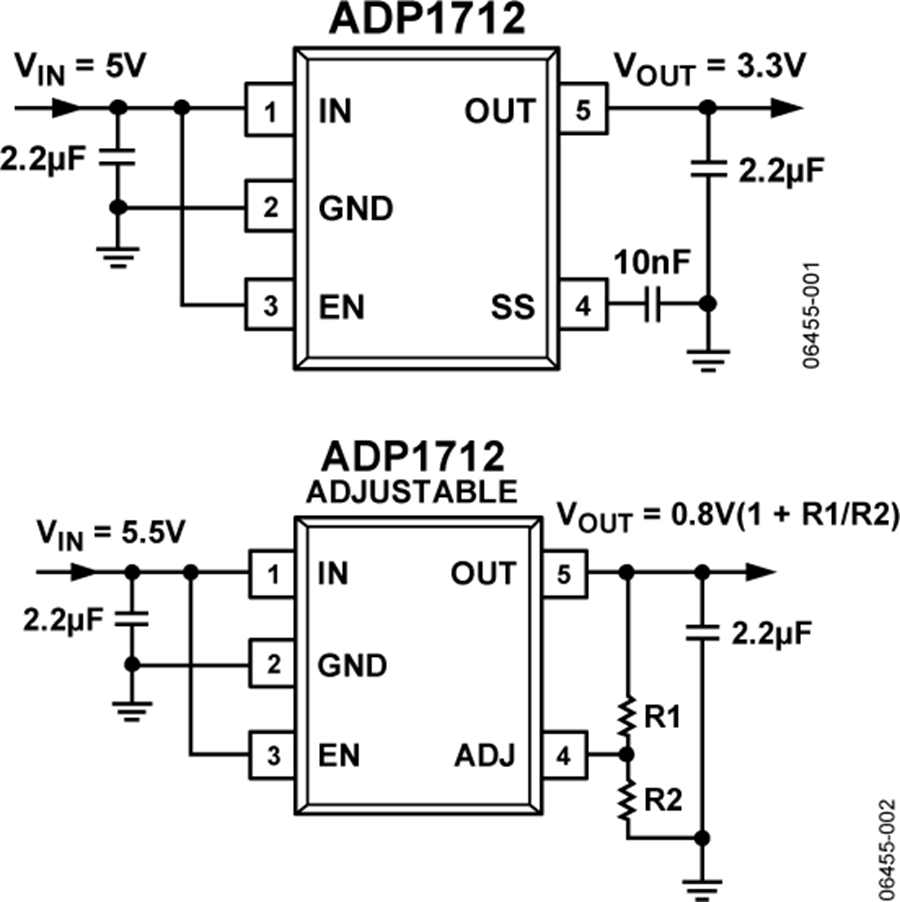

ADP1712 封裝圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADP1712AUJZ-R7 | - | - | 立即購買 |
| ADP1712AUJZ-3.3-R7 | - | - | 立即購買 |
| ADP1712AUJZ-3.0-R7 | - | - | 立即購買 |
| ADP1712AUJZ-2.5-R7 | - | - | 立即購買 |
| ADP1712AUJZ-1.8-R7 | - | - | 立即購買 |
| ADP1712AUJZ-1.5-R7 | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| AN-1072: 在系統中成功運用低壓差穩壓器 (Rev. 0) | 484 | 點擊下載 | |
| AN-1072: How to Successfully Apply Low Dropout Regulators | 105 | 點擊下載 |
