制造商：ADI/AD
優勢和特點
寬功率輸入電壓范圍：1 V至24 V
芯片電源電壓范圍：3.7 V至5.5 V
寬輸出電壓范圍：0.6 V至輸入電壓的85%
1%精度、0.6 V基準電壓
全N溝道MOSFET設計，實現低成本
固定頻率工作：300 kHz、600 kHz，或同步工作：最高1.2 MHz
無需電流檢測電阻
電源正常狀態輸出
具有反向電流保護功能的可編程軟啟動
軟啟動、熱過載、限電流保護
欠壓閉鎖
關斷電源電流：10 μA
產品詳情
ADP1821是一款價格低廉的多功能、同步、脈沖寬度調制(PWM)、電壓模式、降壓控制器。它可驅動一個全N溝道功率級，以調節低至0.6 V的輸出電壓。ADP1821經過配置，可以提供0.6 V至輸入電壓85%的輸出電壓，并且其大小適合處理負載點穩壓器所用的大型MOSFET。ADP1821非常適合各種高功率應用，如電信、醫療成像、高性能服務器和工業應用中的DSP和處理器內核電源等。它采用3.7 V至5.5 V電源供電，功率輸入電壓范圍為1.0 V至24 V。
ADP1821采用引腳可選的固定開關頻率（300 kHz或600 kHz）工作，以便將外部元件的尺寸和成本降至最小。對于噪聲敏感應用，它可以與外部時鐘同步，實現300 kHz至1.2 MHz的開關頻率。ADP1821包含下列功能：軟啟動保護，用來限制啟動時輸入電源的涌入電流；軟啟動期間提供反向電流保護，用來處理預充電輸出；以及利用外部MOSFET檢測的獨特可調無損耗限流方案。
ADP1821的工作溫度范圍為–40°C至+125°C結點溫度范圍，采用16引腳QSOP封裝。
應用
電信和網絡系統
機頂盒
打印機
服務器
醫療成像系統
微處理器和DSP內核電源
移動通信基站
數據手冊, Rev. C, 4/07

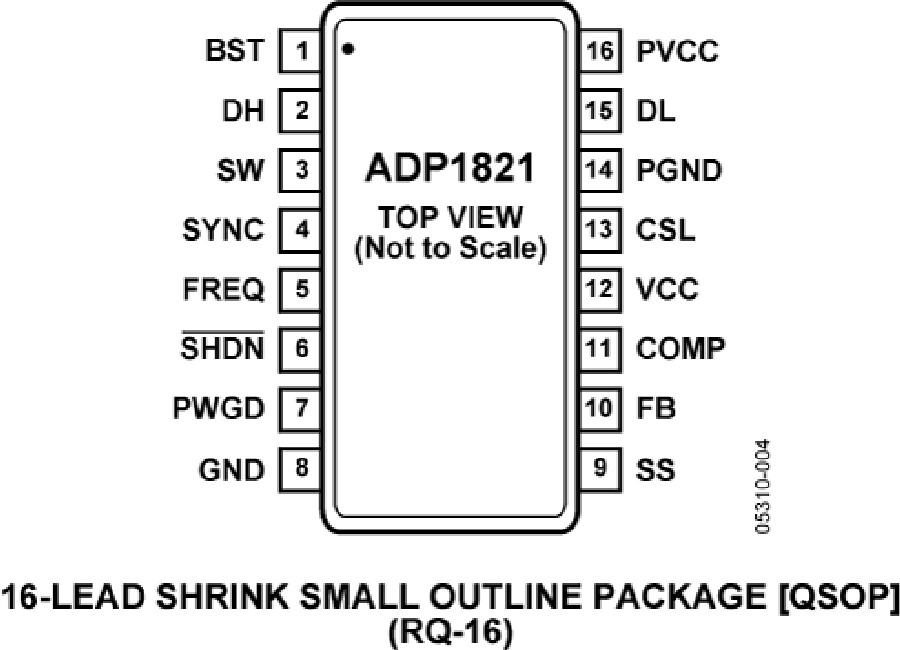

ADP1821 引腳圖
ADP1821 封裝圖
ADP1821 封裝圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADP1821ARQZ-R7 | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| AN-911: A Detailed Guide to Powering the TigerSHARC Processors (Rev. 0) | 239 | 點擊下載 | |
| DC-to-DC Switching Regulator IC Solutions (10/06) | 3072 | 點擊下載 |
