優勢和特點

  模擬輸入/輸出

  單通道（24位）ADC

  6個差分或12個單端輸入通道

  可編程增益放大器(PGA) (1-128)

  靈活的輸入多路復用，輸入通道可選

  用于連接外部基準電壓源的緩沖器

  可編程傳感器激勵電流源

  片內精密基準電壓源

  單12位電壓輸出DAC

  用于4 mA至20 mA環路應用的NPN模式

  微控制器

  ARM Cortex-M3 32位處理器

  串行線下載和調試

  用于喚醒定時器的內部時鐘晶體

  具有8路可編程分頻器的16 MHz振蕩器

  存儲器

  128 kB Flash/EE存儲器，8 kB SRAM

  通過串行線和UART在線調試/下載

  電源

  3.0V電池直接供電

  功耗

  MCU主動模式：內核功耗：290μA/MHz

  主動模式：1.0mA（所有外設有效），內核工作頻率為500KHz

  電源電壓范圍：1.8V至3.6V（最大值）

  關斷模式：4μA（WU定時器有效）

  片內外設

  UART、I2C和2 x SPI串行I/O

  16位PWM控制器

  19引腳多功能GPIO端口

  欲了解更多特性，請參考數據手冊

  封裝和溫度范圍

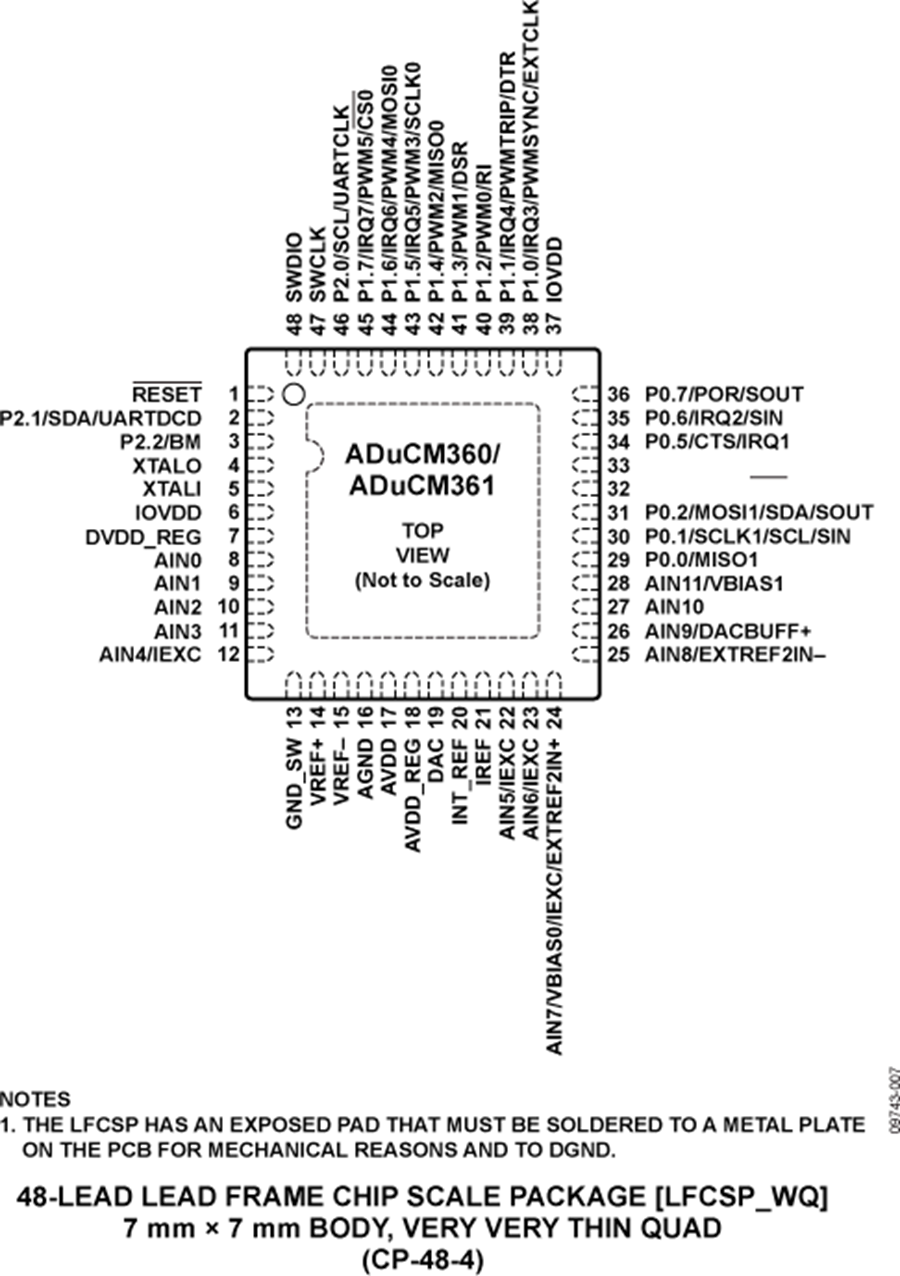

  48引腳LFCSP (7mm x 7mm)封裝，?40°C至125°C

  開發工具

  低成本QuickStart開發系統

  支持第三方編譯器和仿真器工具

  多功能安全特性提高診斷能力

產品詳情

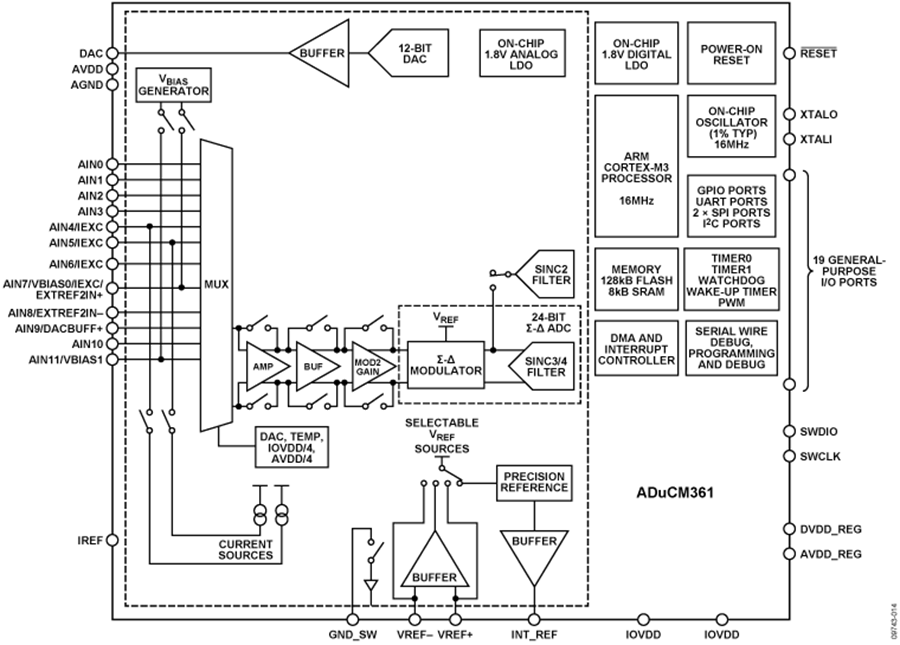

ADuCM361是一款完全集成式4 kSPS、24位數據采集系統，在單芯片上集成高性能多通道Σ-Δ型模數轉換器(ADC)、32位ARM Cortex M3? MCU和Flash/EE存儲器，用于在有線和電池供電應用中與外部精密傳感器直接接口。

ADuCM361集成了ADuCM360的全部功能，不過減少了其中一個AFE。

該器件自帶一個片內32 KHz振蕩器和一個內部16 MHz高頻振蕩器。該時鐘信號通過一個可編程時鐘分頻器進行中繼，在其中產生MCU內核時鐘工作頻率。最大內核時鐘速度為16MHz，該速度不受工作電壓或溫度限制。

微控制器內核是一個低功耗ARM Cortex-M3、32位RISC機器，峰值性能最高可達20 MIPS，集成了一個支持SPI、UART、I2C通信外設的靈活11通道DMA控制器。片內集成128 kB Flash/EE和8 kB SRAM。

優勢：高精度、高靈活性

模擬子系統由ADC組成，它連接到一個靈活的輸入多路復用器，可在全差分和單端模式下工作。其他ADC功能包括：雙通道可編程激勵電流源、熔斷電流源和偏置電壓產生器，可設置輸入通道的共模電壓。低端內部接地開關可在兩次轉換之間關斷電橋。該ADC內置兩個并聯濾波器——Sinc3或Sinc4濾波器——用于精密測量。Sinc2濾波器用于快速測量以及輸入信號的階躍變化檢測。該器件集成了一個低噪聲、低漂移內部帶隙基準電壓源，或采用比例式測量配置時可最多接受2個外部基準電壓源。它集成一個單通道緩沖電壓輸出DAC。片內集成一系列外設。這些外設包括：UART、I2C和雙通道SPI串行I/O通信控制器、19引腳GPIO端口、2個通用定時器、喚醒定時器、看門狗定時器和1個帶6路輸出通道的16位OWM。

低功耗

ADuCM361設計用于要求低功耗工作的電池供電應用。微控制器內核可配置為普通工作模式，功耗290μA/MHz（包括Flash/SRAM Idd），使得所有外設工作時總系統功耗為1mA。

該器件通過直接編程控制可配置為許多低功耗工作模式，包括休眠模式（內部喚醒時鐘有效），此時的能耗僅為4μA。在休眠模式下，諸如外部中斷或內部喚醒定時器等外設可以喚醒該器件。因而器件可在功耗極低的工作模式下運行，同時仍然響應外部異步或周期事件。

易于使用

片內出廠固件支持通過串行線接口（2引腳JTAG系統）和UART進行串行在線下載，還支持通過串行線接口進行非介入式仿真。這些特性都集成在一個低成本的QuickStar開發系統中。

應用

  工業

  工業自動化和過程控制

  4 mA至20 mA環路供電智能傳感器系統

  溫度傳感器

  壓力傳感器

  流量計

  智能發射器

  醫療

  便攜式醫療設備

  病人監護

  儀器儀表

  數據采集模塊

  手持式儀器儀表
