制造商：ADI/AD
優勢和特點
高共模抑制比(CMRR)
CMRR：100 dB（最小值，G = 10，B級）
CMRR：80 dB（最小值，至5 kHz，G = 1，B級）
出色的交流特性、低功耗
帶寬：1.5 MHz (G = 1)
輸入噪聲：14 nV/√Hz （1 kHz）
壓擺率：2 V/μs
靜態電源電流：750 μA（最大值）
AD8220-EP支持防務和航空航天應用（AQEC標準）下載AD8220-EP數據手冊
軍用溫度范圍（?55℃至+125℃）
受控制造基線
唯一封裝/測試廠
唯一制造廠
增強型產品變更通知
認證數據可應要求提供
V62/17607 DSCC圖紙?zhí)?/p>通過汽車應用認證
低輸入電流
輸入偏置電流：10 pA（最大值，B級）
輸入失調電流：0.6 pA（最大值，B級）
多功能
MSOP封裝
軌到軌輸出
輸入電壓范圍低于負供電軌
4 kV ESD保護
單電源：4.5 V至36 V
雙電源：±2.25 V至±18 V
增益通過一個電阻設置（G = 1至1000）
產品詳情
AD8220是第一款單電源、JFET輸入儀表放大器，采用MSOP封裝。它針對高性能、便攜式儀器的需要而設計，直流時的最小共模抑制比（CMRR）為86 dB，在5 kHz、G = 1時的最小CMRR為80 dB。最大輸入偏置電流為10 pA，在整個工業溫度范圍內通常保持在300 pA以下。雖然采用JFET輸入，但AD8220的噪聲轉折頻率典型值僅為10 Hz。
隨著混合信號處理技術日益普及，各系統所需的電源數量也不斷增加。AD8220正是為緩解這一問題而設計。它既可以采用±18 V雙電源供電，也可以采用+5 V單電源供電。在便攜式應用中常見的低電源電壓下，其軌到軌輸出級可以使動態范圍達到最大。它能夠采用5 V單電源工作，因而無需使用較高電壓的雙電源。AD8220的最大靜態電流僅為750 μA，是電池供電式設備的理想選擇。
增益通過單個電阻設置，增益范圍為1至1000。提高增益將同時提高共模抑制比。將AD8220設置為較大增益時，將有益于讀取小信號時需要較高CMRR的測量應用。
用戶可以利用參考引腳使輸出電壓偏移。與模數轉換器接口時，此特性會很有用。
AD8220采用MSOP封裝，所用電路板面積大約為SOIC的一半。A級和B級的額定溫度范圍為?40°C至+85°C工業溫度范圍，而W級的額定范圍為?40°C至+125°C汽車溫度范圍。
應用
醫療儀器
精密數據采集系統
傳感器接口

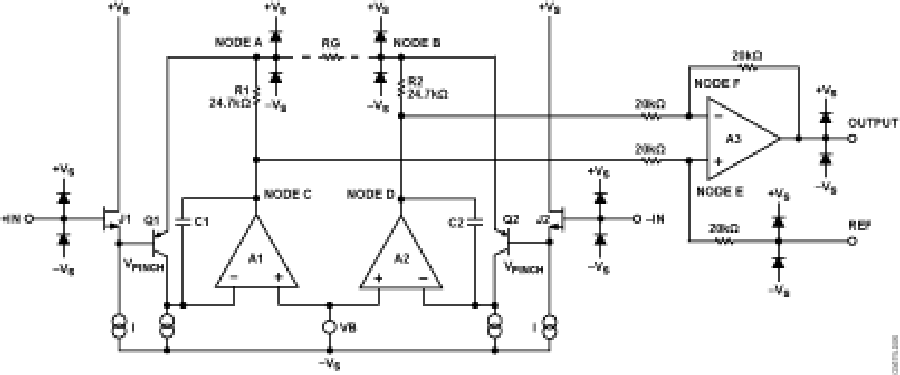

AD8220 封裝圖

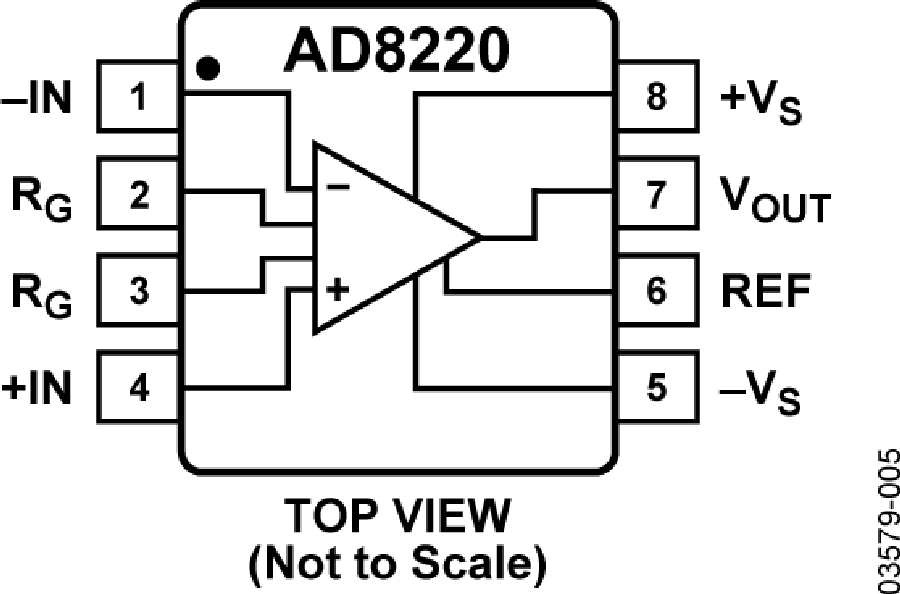

AD8220 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD8220WARMZ-RL | - | - | 立即購買 |
| AD8220WARMZ-R7 | - | - | 立即購買 |
| AD8220WARMZ | - | - | 立即購買 |
| AD8220TRMZ-EP-R7 | - | - | 立即購買 |
| AD8220TRMZ-EP | - | - | 立即購買 |
| AD8220BRMZ-RL | - | - | 立即購買 |
