制造商：ADI/AD
優勢和特點
串行接口，時鐘速率最高達50 MHz
SDO菊花鏈選項
導通電阻（25°C）：9.5 Ω
導通電阻平坦度：1.6 Ω
額定電源電壓：±15 V/+12 V/±5 V
3 V邏輯兼容輸入
軌到軌工作
20引腳TSSOP和20引腳、4 mm × 4 mm LFCSP封裝
產品詳情
ADG1438和ADG1439是兩款CMOS模擬矩陣開關，配有一個串行控制的三線式接口。ADG1438是8通道矩陣開關，而ADG1439是雙路4通道矩陣開關。
ADG1438/ADG1439采用多功能三線式串行接口，能夠以最高50 MHz的時鐘速率工作，并與標準SPI、QSPI?、MICROWIRE?、DSP接口標準兼容。利用移位寄存器SDO的輸出，可以將若干ADG1438/ADG1439器件以菊花鏈形式相連。上電時，內部移位寄存器為全零，所有開關均處于斷開狀態。
接通時，各開關在兩個方向的導電性能相同，因此這種器件既適合多路復用，也適合解復用應用。每個開關均通過單獨的位接通或斷開，因此這種器件也可以配置為開關矩陣形式，八個開關中的任意或所有開關均可以隨時閉合或斷開。輸入信號范圍可擴展至電源電壓范圍。所有通道均采用先開后合式開關，防止開關通道時發生瞬時短路。
這些開關具有超低導通電阻和導通電阻平坦度，對于低失真性能至關重要的數據采集和增益切換應用堪稱理想解決方案。iCMOS?結構可確保功耗極低，因而這些器件非常適合便攜式電池供電儀表。
產品聚焦50 MHz串行接口。
導通電阻：9.5 Ω。
導通電阻平坦度：1.6 Ω。
3 V邏輯兼容數字輸入：VINH = 2.0 V，VINL = 0.8 V。
應用繼電器替代方案
音頻和視頻路由
自動測試設備
數據采集系統
溫度測量系統
航空電子
電池供電系統
通信系統
醫療設備

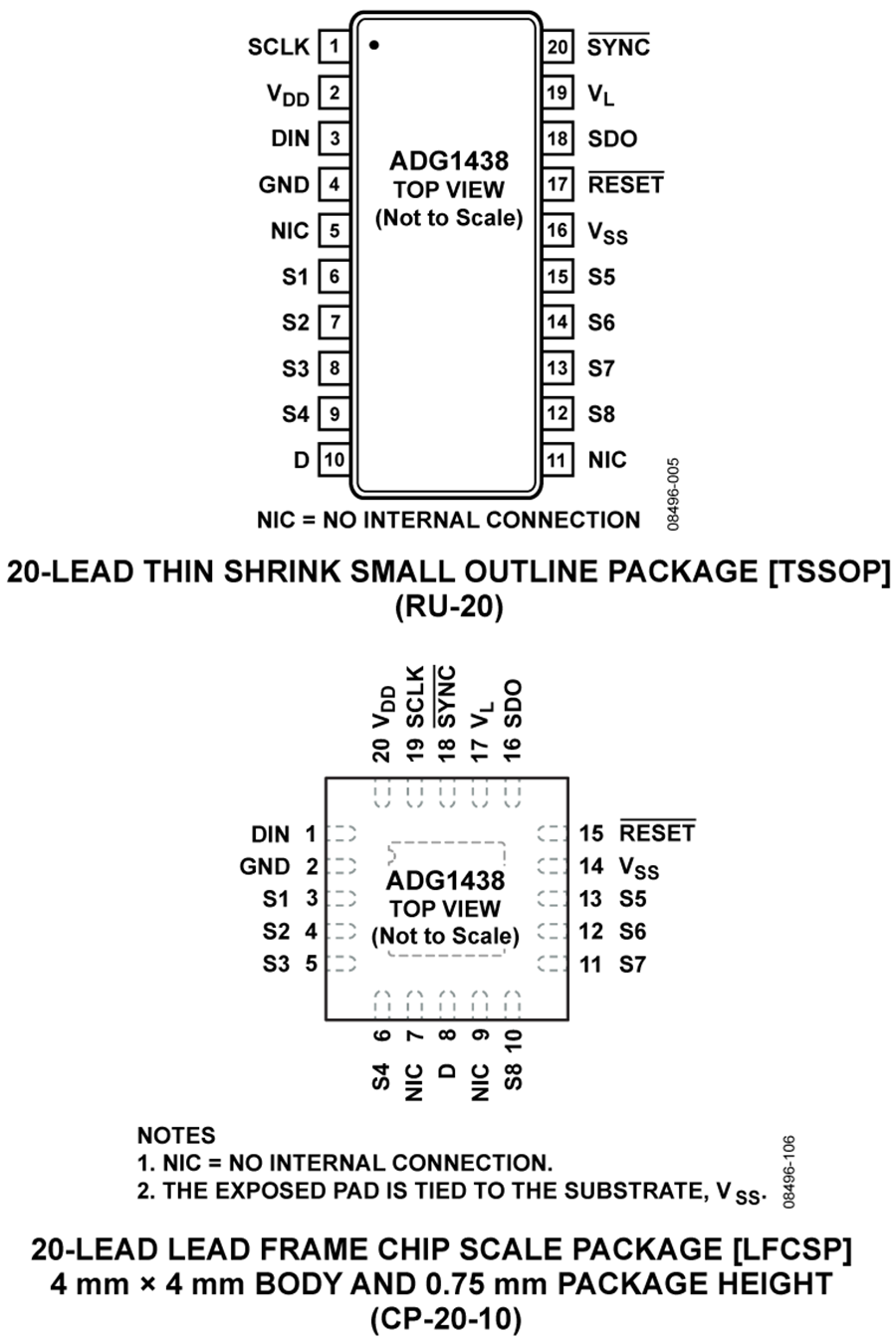

ADG1438 引腳圖
ADG1438電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADG1438BRUZ-REEL7 | - | - | 立即購買 |
| ADG1438BRUZ | - | - | 立即購買 |
| ADG1438BCPZ-REEL7 | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| UG-1036: Evaluation Board for 24-Lead TSSOP Devices in the Switches and Multiplexers Portfolio (Rev. 0) | 318 | 點擊下載 |
