這款放大器具有超低失調、漂移和偏置電流特性。AD8628/AD8629/AD8630均為寬帶寬、自穩零放大器,具有軌到軌輸入和輸出擺幅以及低噪聲特性,采用2.7 V至5 V單電源供電(或±1.35 V至±2.5 V雙電源供電)。
AD8628/AD8629/AD8630可提供以前只有昂貴的自穩零或斬波穩定放大器才具有的特性優勢。這些零漂移放大器采用ADI公司的電路拓?fù)浣Y(jié)構,將低成本與高精度、低噪聲特性融于一體,且無需外部電容。此外,AD8628/AD8629/AD8630還大大降低了大多數斬波穩定放大器所具有的數字開關噪聲。
AD8628/AD8629/AD8630的失調電壓僅為1 μV,失調電壓漂移小于0.005 μV/°C,噪聲僅為0.5 μV p-p(0 Hz至10 Hz),因而適合不容許存在誤差源的應用。這些器件在工作溫度范圍內的漂移接近零,對位置和壓力傳感器、醫療設備以及應變計放大器應用極為有利。許多系統都可以利用AD8628/AD8629/AD8630提供的軌到軌輸入和輸出擺幅能力,以降低輸入偏置復雜度,并使信噪比達到最大。

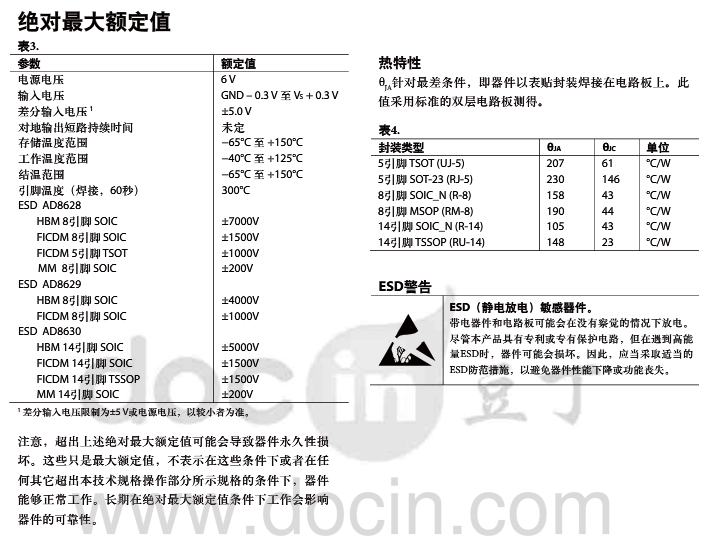

AD8628/AD8629/AD8630的額定溫度范圍為?40°C至+125°C擴展工業溫度范圍。AD8628提供5引腳小型TSOT、5引腳SOT-23和8引腳窄體SOIC三種塑料封裝。AD8629提供標準8引腳窄體SOIC和MSOP兩種塑料封裝。AD8630四通道放大器提供14引腳窄體SOIC和14引腳TSSOP兩種塑料封裝。有關汽車應用級產品的信息,請參考“訂購指南”。
應用
汽車傳感器
壓力和位置傳感器
應變計放大器
醫療儀器
熱電偶放大器
精密電流檢測
光電二極管放大器

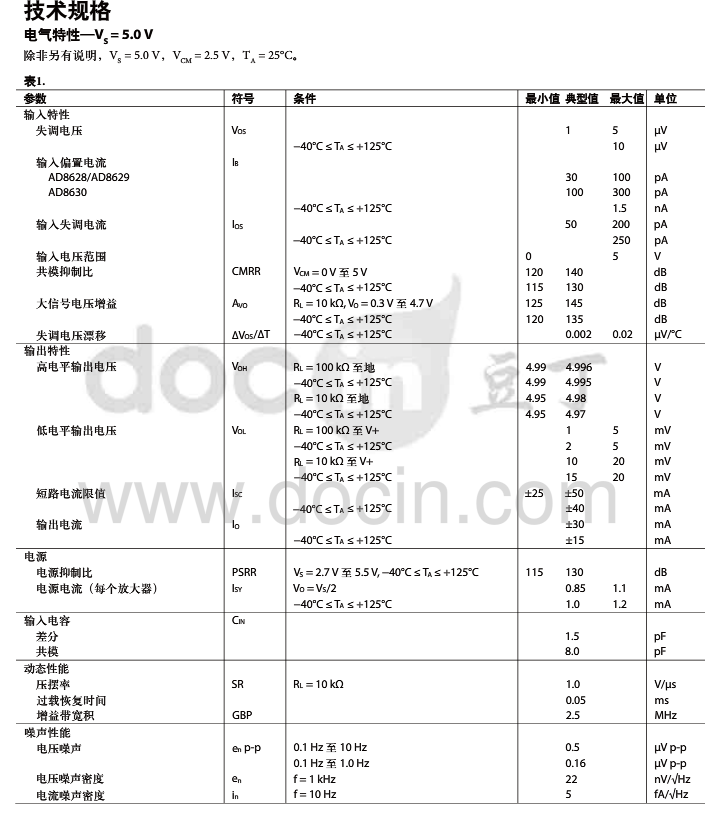

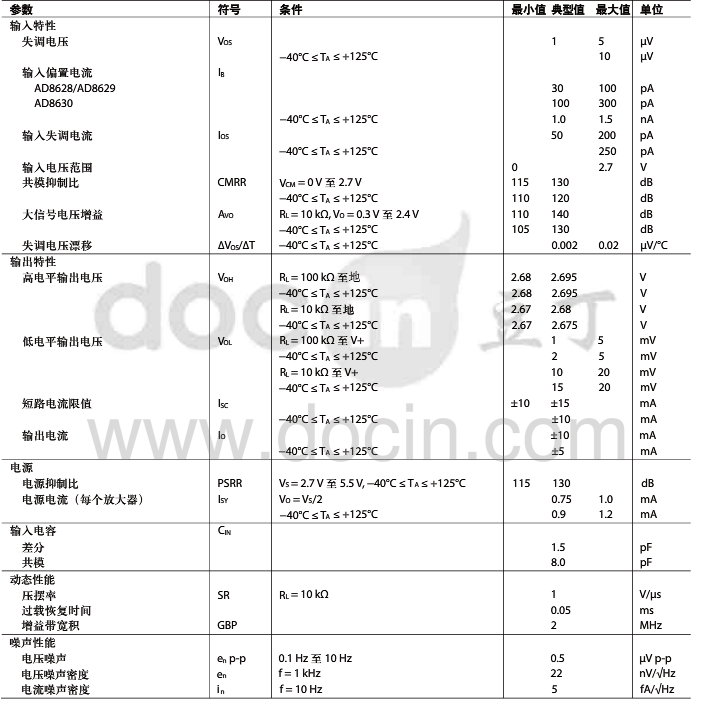

優勢和特點
最低噪聲自穩零放大器
低失調電壓: 1 μV
輸入失調漂移: 0.002 μV/°C
軌到軌輸入和輸出擺幅
5 V單電源供電
高增益、高共模抑制比(CMRR)和高電源抑制比(PSRR):130 dB
極低輸入偏置電流: 100 pA(最大值)
低電源電流: 1.0 mA
過載恢復時間: 50 μs
無需外部元件
通過汽車應用認證

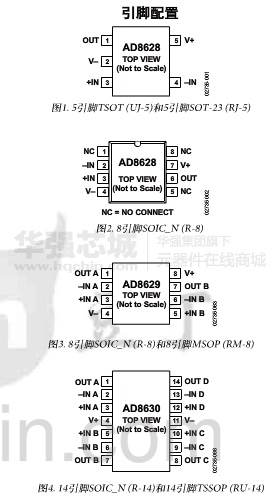

AD8628 引腳圖

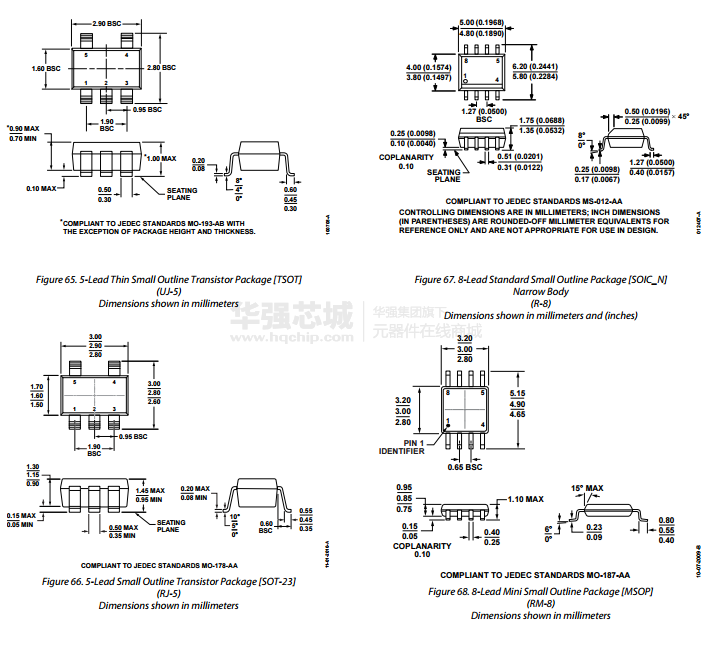

AD8628 封裝圖
