優勢和特點

  低輸入電壓噪聲：1.2 nV/√Hz

  低共模輸出：0.9 V（單電源）

  極低諧波失真-104 dBc HD2 (10 MHz)-79 dBc HD2 (70 MHz)-73 dBc HD2 (100 MHz)-101 dBc HD3 (10 MHz)-82 dBc HD3 (70 MHz)-75 dBc HD3 (100 MHz)

  高速?3 dB帶寬：1.35 GHz，G = 1壓擺率：3400 V/μs（25%至75%）0.1 dB增益平坦度達380 MHz快速過驅恢復：1.5 ns

  失調電壓：0.5 mV（典型值）

  欲了解更多特性，請參考數據手冊

  下載ADA4930-1-EP 數據手冊 (pdf)

  擴展溫度范圍：-55°C至+105°C

  受控制造基線

  唯一封裝/測試廠

  唯一制造廠

  增強型產品變更通知

  認證數據可應要求提供

  V62/13615 DSCC圖紙?zhí)?/p>

產品詳情

ADA4930-1/ADA4930-2 是超低噪聲、低失真、高速差分放大器，非常適合驅動分辨率最高14位、DC至70 MHz的1.8 V高性能ADC?？烧{(diào)輸出共模電平使ADA4930-1/ADA4930-2能夠與ADC的輸入相匹配。內部共模反饋環路可提供出色的輸出平衡，抑制偶數階諧波失真產物，并提供直流電平轉換功能。

對于ADA4930-1/ADA4930-2，利用由4個電阻組成的簡單外部反饋網絡便可輕松實現差分增益配置，反饋網絡決定放大器的閉環增益。

ADA4930-1/ADA4930-2 采用ADI公司的專有硅-鍺(SiGe)互補雙極性工藝制造，可實現極低的失真水平，輸入電壓噪聲僅為1.2 nV/√Hz。

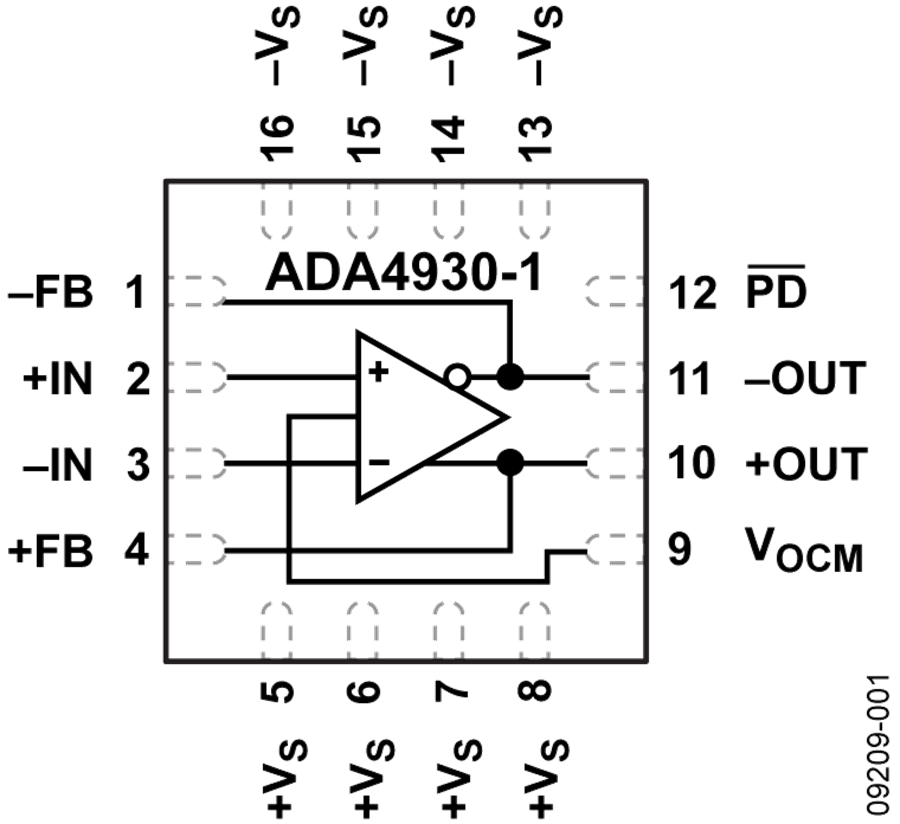

低直流失調和出色的動態性能使得ADA4930-1/ADA4930-2特別適合各種數據采集與信號處理應用。ADA4930-1采用3 mm × 3 mm 16引腳無鉛LFCSP封裝，ADA4930-2采用4 mm × 4 mm 24引腳無鉛LFCSP封裝。引腳排列經過優化，有助于印刷電路板(PCB)布局布線，并且使失真最小。兩款器件的額定工作溫度范圍均為?40°C至+105°C，電源電壓為3.3 V或5 V。

應用

  ADC 驅動器

  單端轉差分轉換器

  中頻和基帶增益模塊

  差分緩沖器

  線路驅動器
