優勢和特點

  用于增強型語音處理的完全可編程音頻數字信號處理器（DSP）

  支持SigmaStudio?，用于開發定制信號流的圖形化編程工具

  172 MHz SigmaDSP內核；3584 指令/采樣 @ 48 kHz

  參數RAM：4k，數據RAM：8k

  靈活的音頻路由矩陣（FARM） - 立體聲S/PDIF Rx/Tx， 8個立體聲異步采樣速率轉換器（ASRC）

  支持24通道串行與TDM I/O， fs = 192 kHz

  PLL利用通用音頻時鐘生成內核時鐘

  170 ms數字音頻延遲（@ 48 kHz）

  欲了解更多信息，請參考數據手冊

產品詳情

ADAU1442、ADAU1445與ADAU1446是ADAU144x系列的增強型音頻處理器，允許非常靈活的對所有輸入與輸出信號進行連接。SigmaDSP?內核支持完全28-bit處理（在雙重精密模式下為56-bit），并具有確保濾波器穩定性的同步參數加載特性，與SigmaStudio?工具配合使用時可獲得100%的編碼效率。這款DSP允許系統設計工程師對快速補償現實世界對揚聲器、放大器與聆聽環境的限制，通過揚聲器均衡、多波段壓縮、限幅以及第三方算法，能夠明顯改善音頻質量。

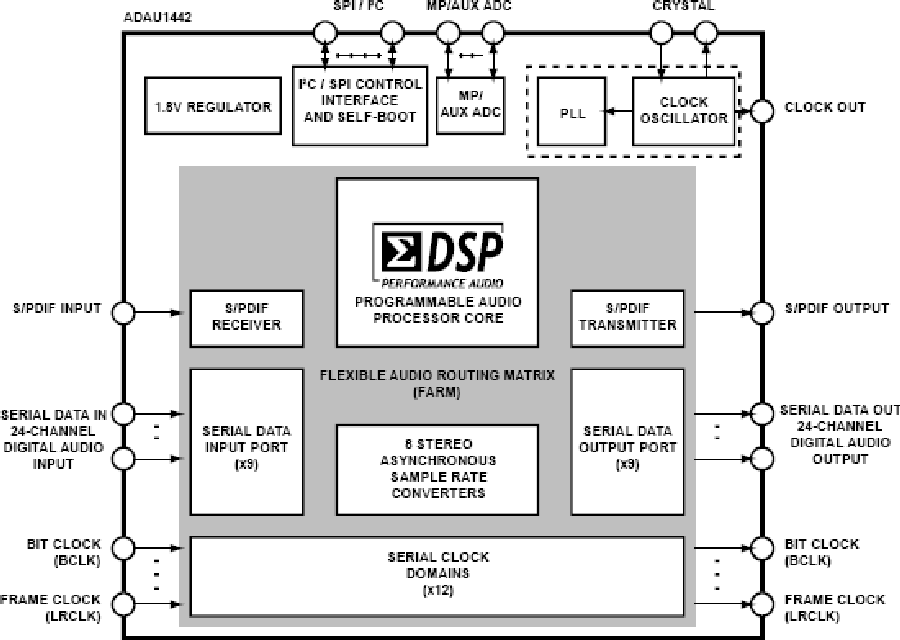

靈活的音頻路由矩陣（FARM）允許用戶對來自多個信號源或SigmaDSP內核、具有不同采樣速率的輸入信號進行多路復用。這可以大幅降低音頻系統內信號路由與時鐘問題的復雜性。FARM包含多達8個立體聲異步采樣速率轉換器（取決于器件型號）、索尼/飛利浦互聯格式（S/PDIF）輸入與輸出，以及串行（I2S）與時分多址（TDM） I/O。任何輸入都可被連接至SigmaDSP內核或任意異步采樣速率轉換器（ASRC）。類似的，可以從SigmaDSP內核或任意ASRC輸出獲得輸出信號。這個傳輸方案在任何時間都可以通過控制寄存器進行修改，從而具有最大的系統靈活性。

ADAU1442、ADAU1445與ADAU1446僅在ASRC功能與封裝方面有所不同。ADAU1442與ADAU1445內置16通道ASRC，采用TQFP封裝，而ADAU1446不包含ASRC，采用LQFP封裝。

ADAU144x可以在兩種工作模式下進行控制。首先，可以加載芯片設置，并通過SPI/I2C端口進行動態更新。其次，DSP可以通過系統中的外部EEPROM進行自引導，無需微控制器。另外，還有一組多用途（MP）引腳，可用作通用數字I/O或用作四通道輔助控制ADC的輸入。

ADAU144x支持SigmaStudio圖形化開發環境。這個軟件包括FIR與IIR濾波器等音頻處理模塊、動態處理器、混頻器、簡單DSP功能，以及用于快速開發定制信號流的第三方算法。

應用

  汽車音頻處理汽車音響導航系統后座娛樂系統DSP放大器（音響系統放大器）

  商用音頻處理

Data Sheet, Rev. PrA, 10/08
