制造商：ADI/AD
優勢和特點
SPI 接口
支持菊花鏈模式
最大導通電阻：10 Ω
導通電阻平坦度：0.5 Ω
額定電源電壓：±15 V、+12 V
3 V 邏輯兼容輸入
軌到軌工作
24引腳TSSOP和24引腳、4 mm × 4 mm LFCSP封裝
產品詳情
ADG1414是一款單芯片互補金屬氧化物半導體(CMOS)器件，內置八個采用工業CMOS(iCMOS?) 工藝{此為我們的注冊商標；是否要在此處提及：“...ADI公司開發的…工藝”？}設計的獨立可選開關。iCMOS是一種模塊式制造工藝，集高電壓CMOS與雙極性技術于一體。 iCMOS 器件不但可以承受高電源電壓，同時還能提升性能、大幅降低功耗并縮減封裝尺寸。ADG1414是一組八通道單刀單擲(SPST)開關，通過一個三線式串行接口進行控制。開關之間的導通電阻匹配嚴格，并且在整個信號范圍內，導通電阻曲線非常平坦。各開關在兩個方向的導電性能相同，輸入信號范圍可擴展至電源電壓范圍。
數據以8位形式寫入這些器件，每一位對應一個通道。
ADG1414采用多功能三線式串行接口，能夠以最高50 MHz的時鐘速率工作，并與標準SPI?、QSPI?、MICROWIRE?、DSP接口標準兼容。利用移位寄存器SDO的輸出，可以將若干這種器件以菊花鏈形式相連。上電時，所有開關均處于斷開狀態，內部寄存器為全零。
產品聚焦50 MHz 串行接口
導通電阻：9.5 Ω
導通電阻平坦度：1.6 Ω li>
24引腳TSSOP和4 mm × 4 mm LFCSP封裝
應用自動測試設備
數據采集系統
電池供電系統
采樣保持系統
音頻信號路由
視頻信號路由
通信系統
ADG1414 引腳圖

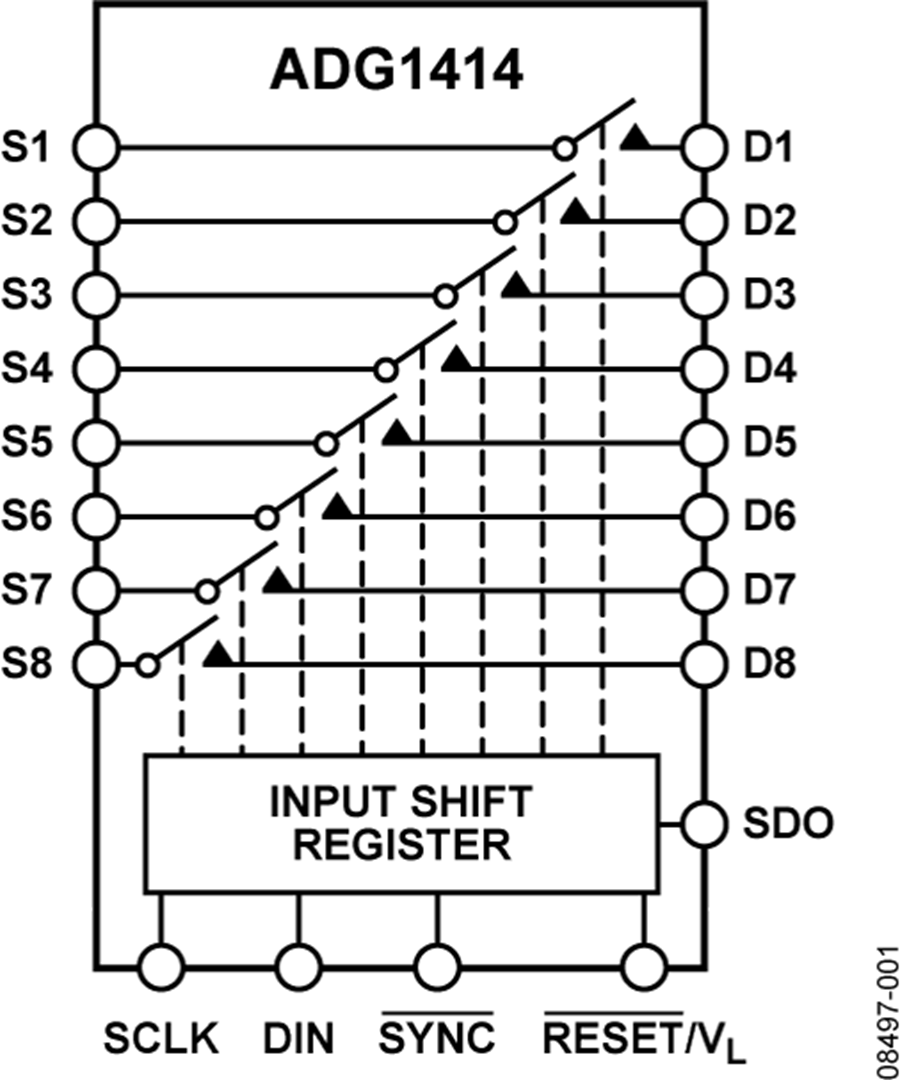

ADG1414電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADG1414BRUZ-REEL7 | - | - | 立即購買 |
| ADG1414BRUZ | - | - | 立即購買 |
| ADG1414BCPZ-REEL7 | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| UG-1036: Evaluation Board for 24-Lead TSSOP Devices in the Switches and Multiplexers Portfolio (Rev. 0) | 318 | 點擊下載 |
